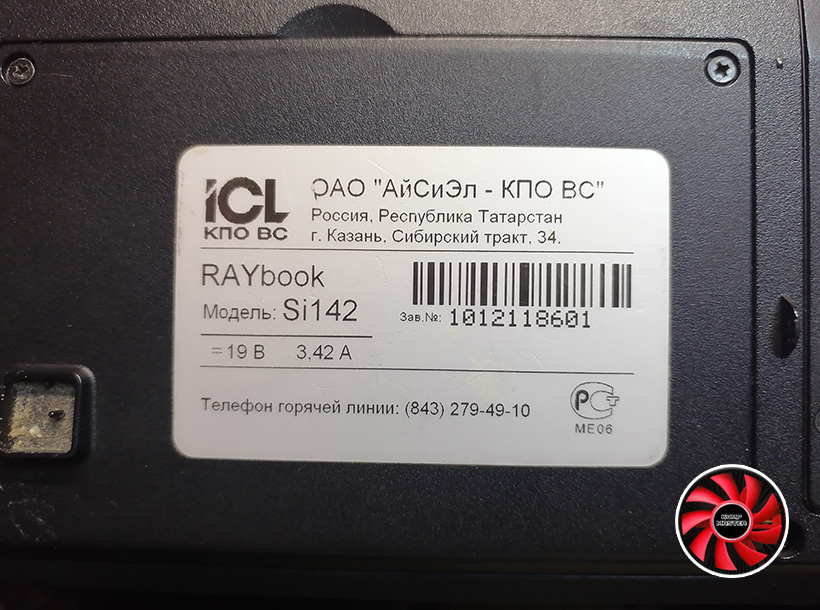

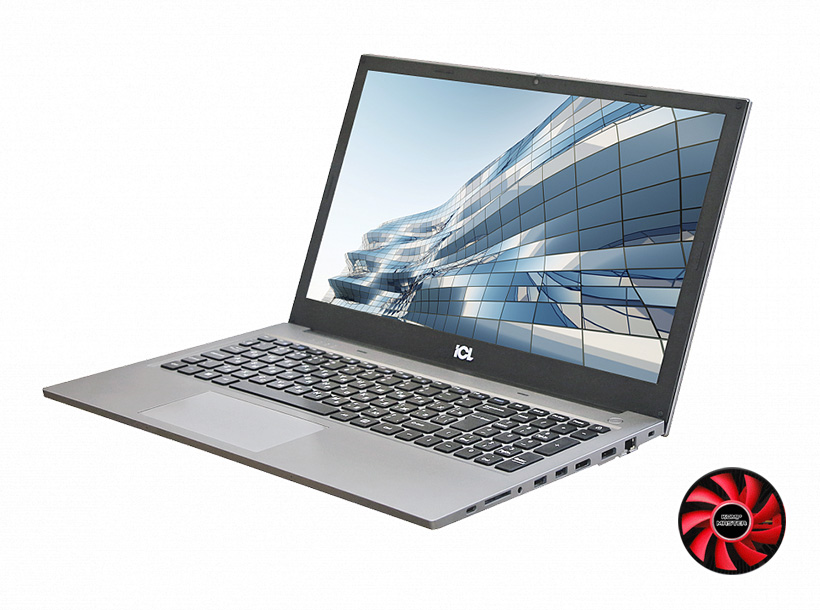

Пациент: Ноутбук ICL Si142 - 2010 год.
Симптомы: Зависает, дефект экрана.
Уровень сложности: Средний.
Сегодня в работе ноутбук ICL Si142. В ходе диагностики были выявлена неисправность матрицы и низкий уровень производительности. Итак приступим ...
Характеристики ноутбука
| Апгрейд | До | После |
| Модель | ICL Si142 | |
| Диагональ | 14" (35.6 см) | |
| Матрица | TN / Светодиодная (LED) / Глянцевая / 1366 x 768 | |
| Процессор | Intel Celeron P4500 / 1,8 Ghz / x2 | Intel Core i5 520 / 2,4 Ghz / x4 |
| Память | DDR3 / 1 Gb / 1600 Mhz | DDR3 / 3 Gb / 1600 Mhz |
| Видео | Intel Graphics | |
| HDD | 250 Gb | |
| Операционная система | Windows 7 64 bit |
Диагностика

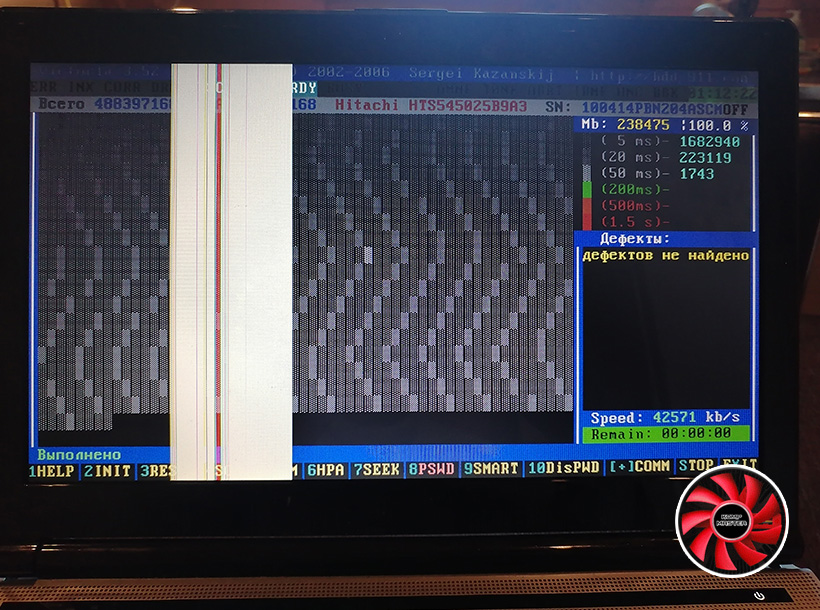

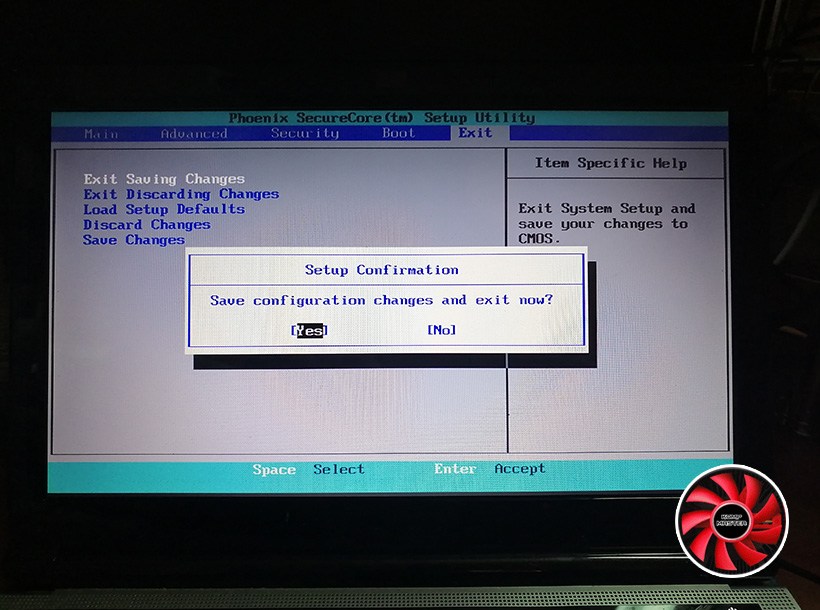

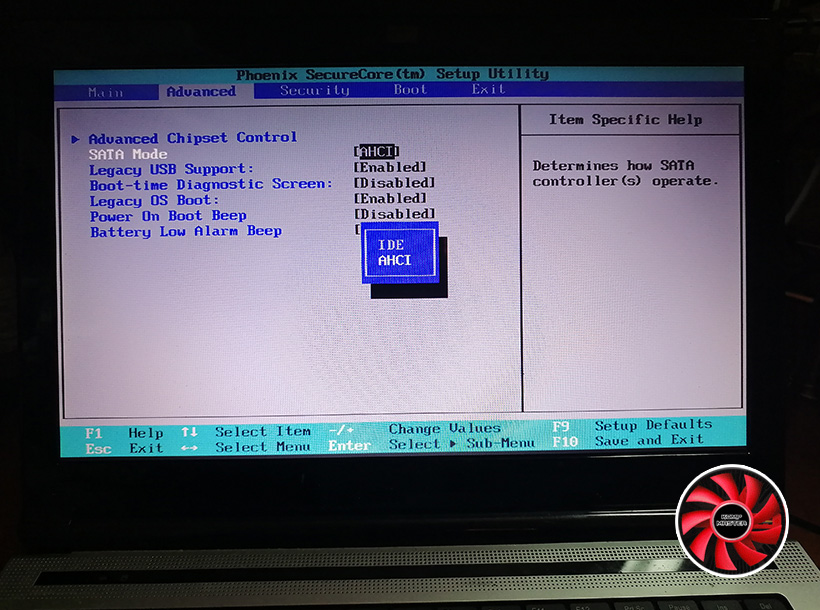

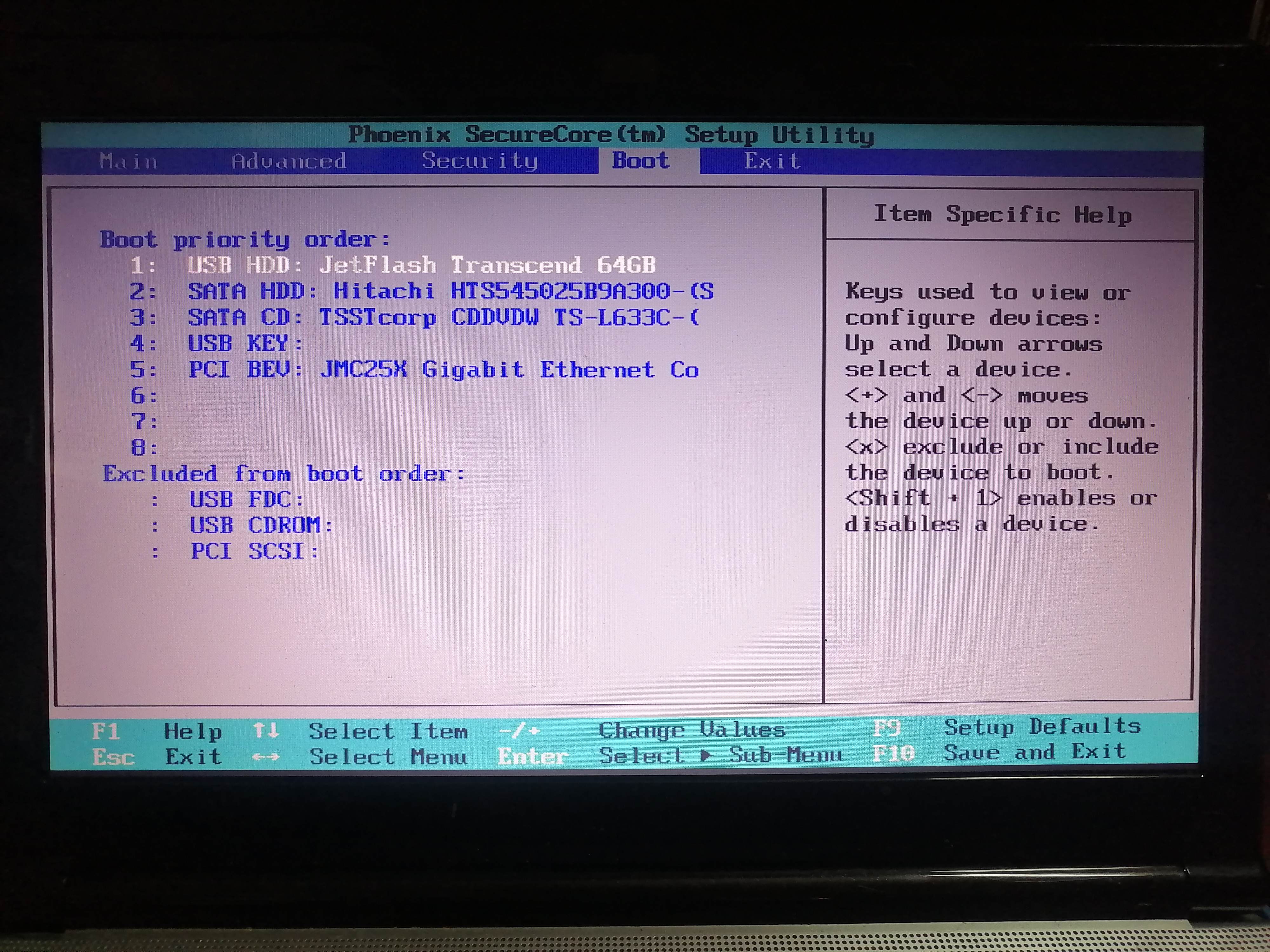

Для входа в BIOS на данной модели нужно нажать F2 при включении. В пункте Advanced переключить SATA-контроллер в режим IDE. Затем в разделе Boot выставить загрузку с флешки. Теперь можно получить доступ к диагностике жесткого диска и оперативной памяти.

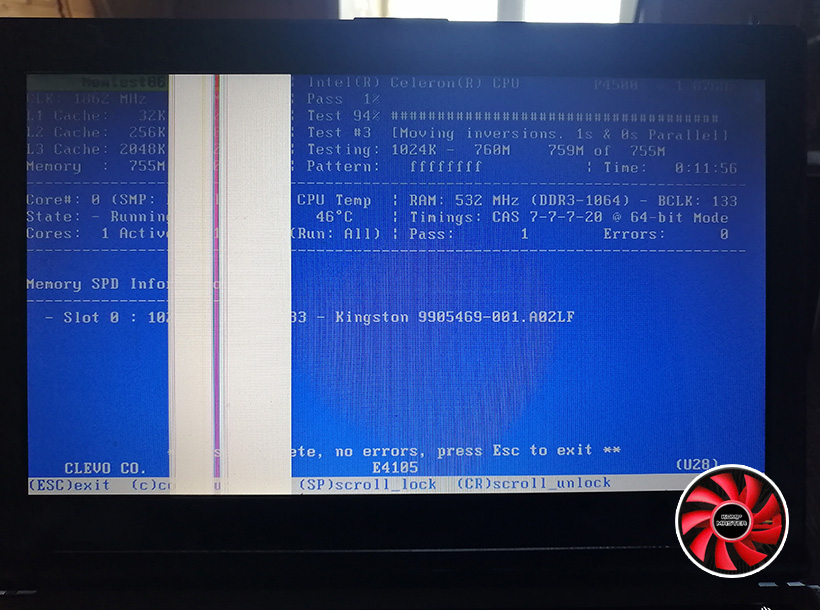

В ходе диагностики был выявлен дефект матрицы. Произведем разбор и замену матрицы на аналогичную.

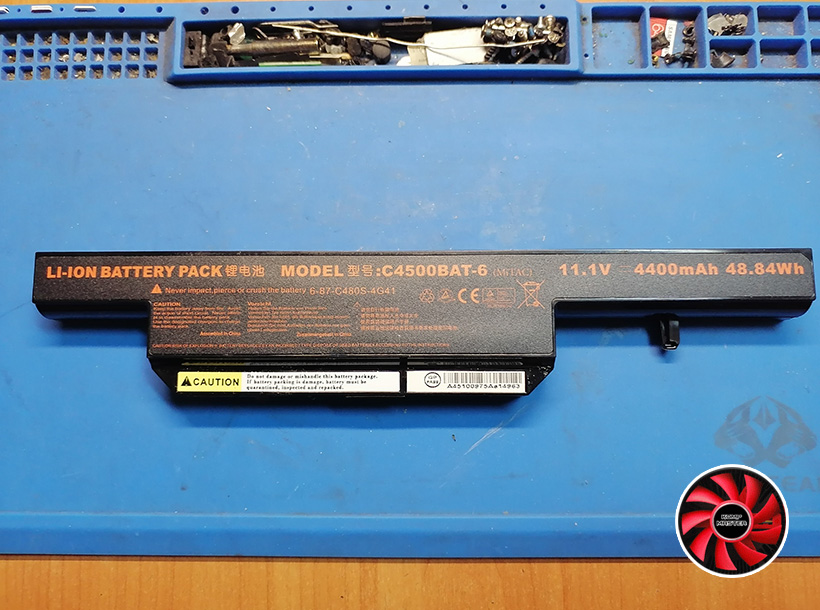

Для начала снимает АКБ: С4500BAT-6/11.1 V/4400mAh/48.84Wh

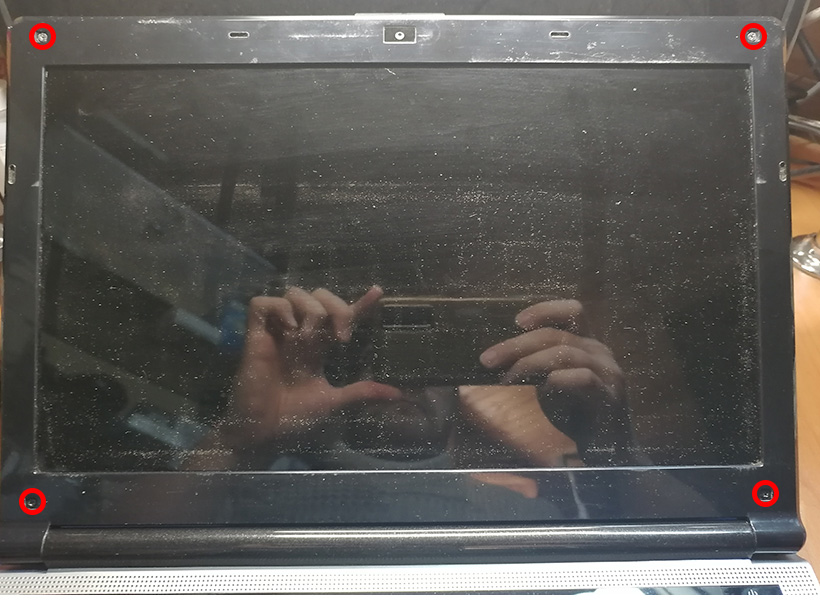

Далее снимаем рамку матрицы, открутив 4 винта по периметру экрана. И поддев тонким плоским инструметом край рамки, отщелкиваем защелки.

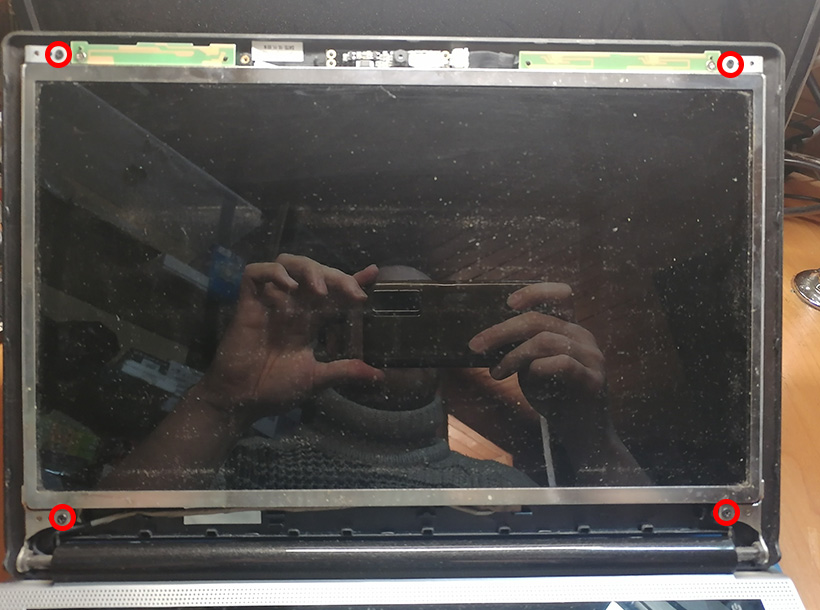

Под рамкой еще 4 винта на петлях. Откручиваем их и получаем доступ к самой матрице.

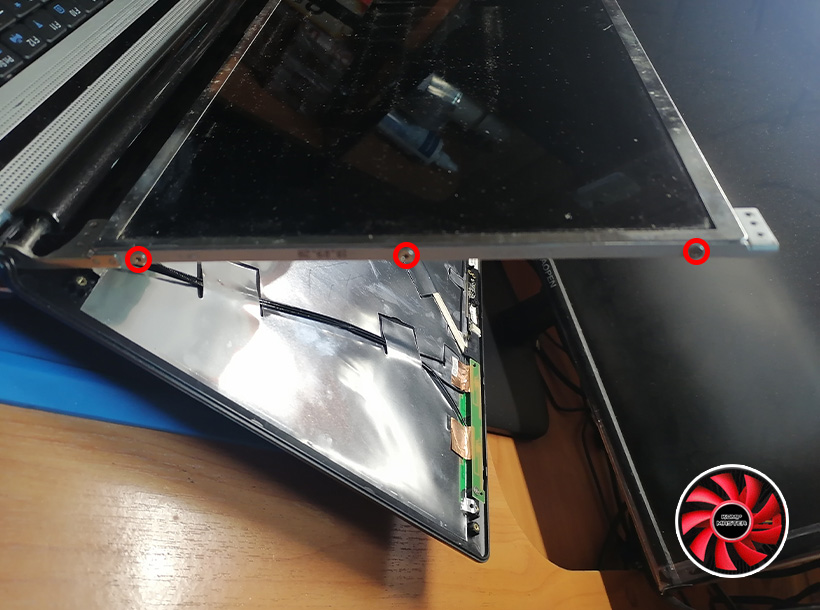

Теперь можно наклинить дисплей вперед и открутить по 3 серибристых винта слева и справа, чтоб можно было вынуть матрицу из петлей.

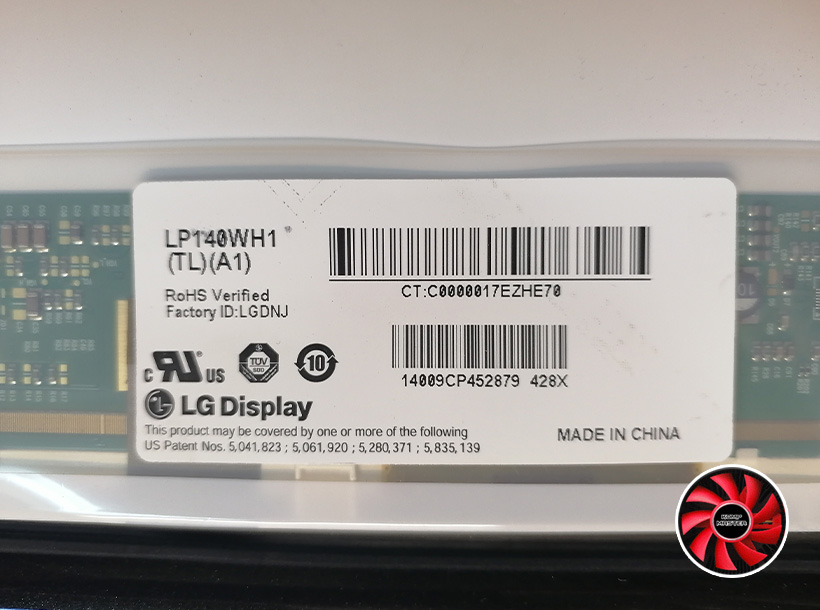

Модель матрицы: 14,0 LG LP140WH1
Теперь аккуратно снимаем скотч и отключаем шлейф матрицы.

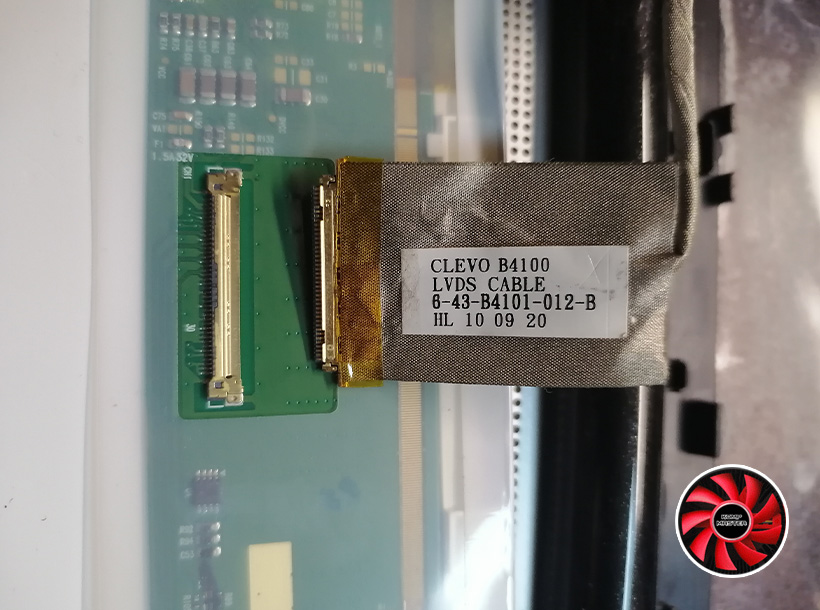

Модель шлефа: CLEVO B4100 LVDS CABLE 6-43-B4101-012-B HL 10 09 20
Заменяем матрицу на аналогичную по техническим характеристикам и собираем экран в отратной последовательности.
Далее произведем небольшой апгрейд ноутбука. Заменим процессор и добавим оперативную память.

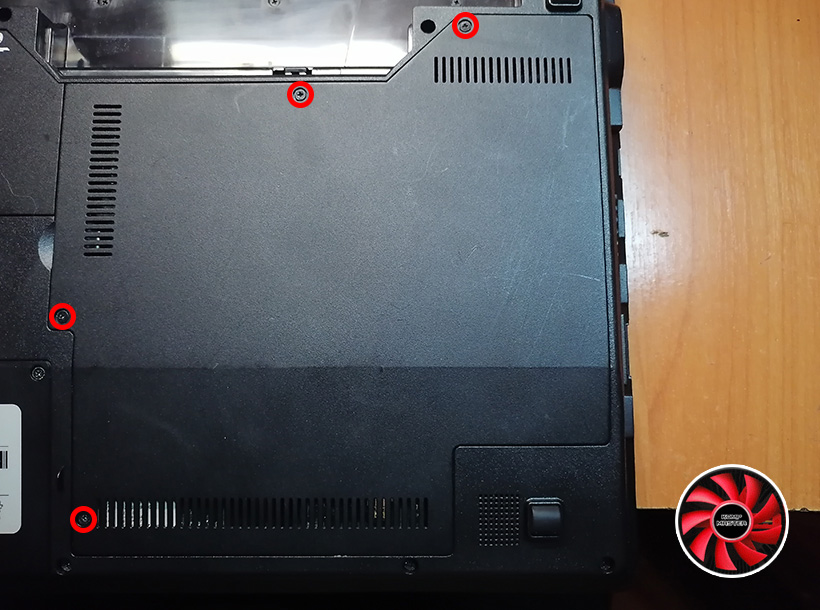

Переворачиваем ноутбук и откручиваем винты крышки. Получаем доступ к комплектующим ноутбука.
Откручиваем 3 винта крепления системы охлаждения и снимаем ее.

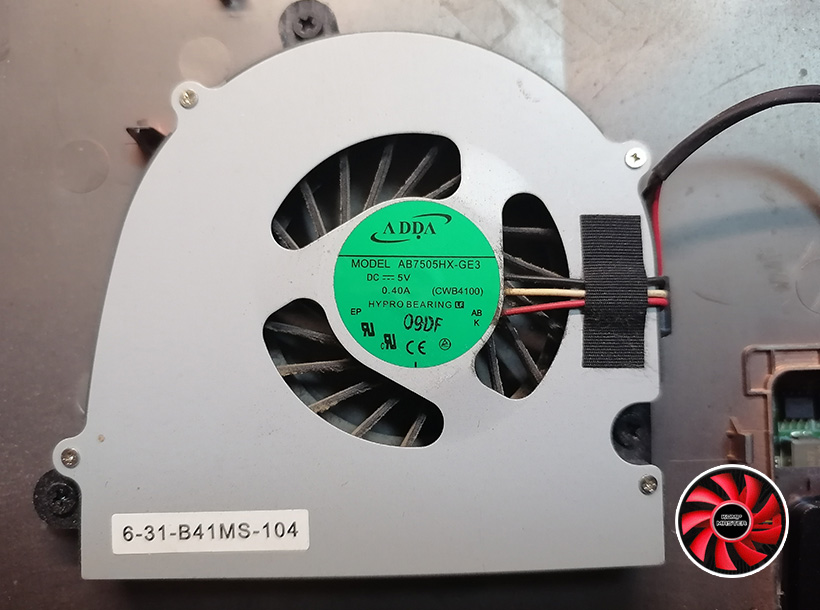

Чистим от пыли радиатор и вентилятор: AB7505HX-GE3

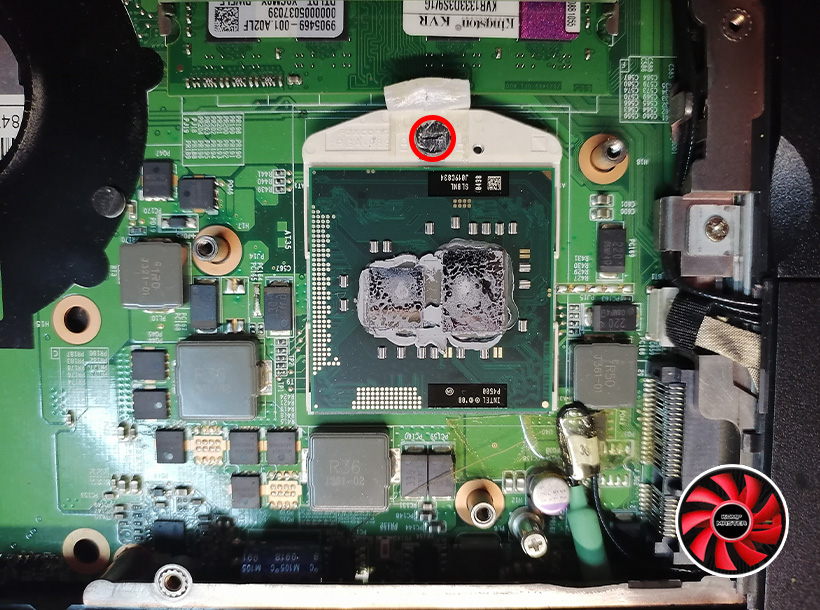

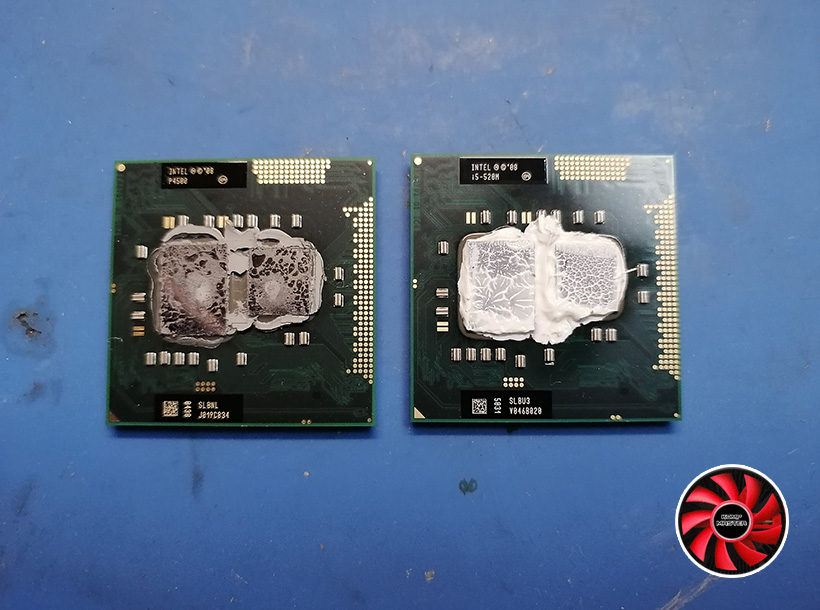

Плоской отверткой поворачиваем ключ сокета и вынимаем прочессор из сокета. Счищаем старую термопасту с радиатора и процессора и наносим новую.
Ставим новый процессор. В нашем случаем Intel Core i5 520. Добавляем оперативную память.

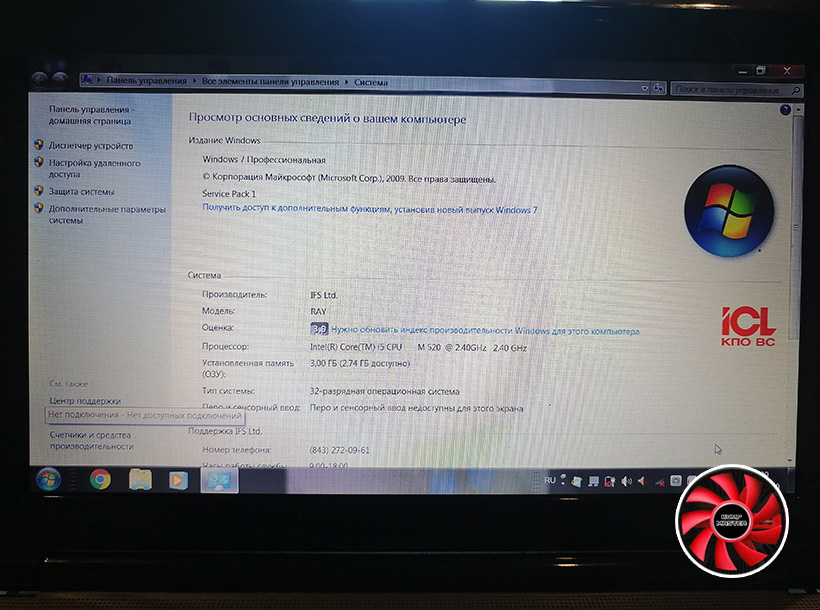

Собираем в обратной последовательности и проверяем работоспособность. Модель процессора и обем оперативной памяти можно проверить в свойства значка - Мой компьютер.

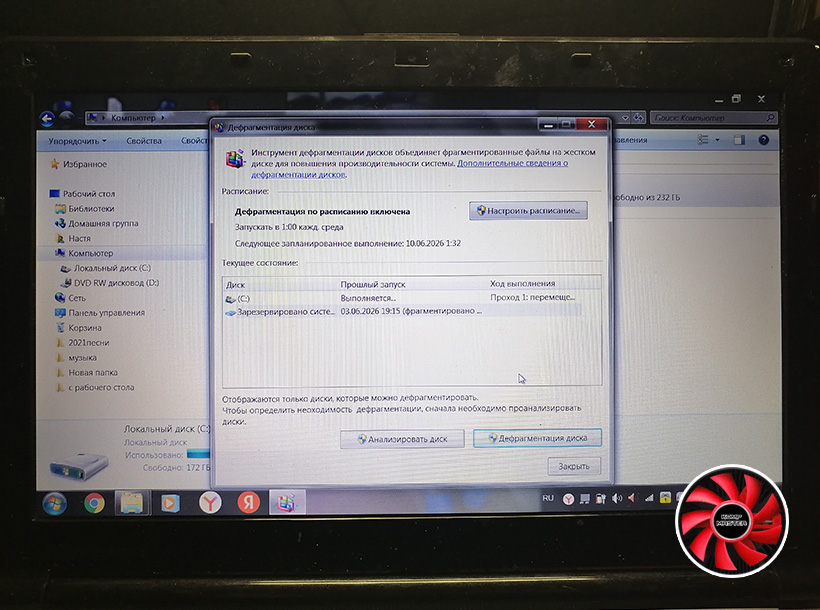

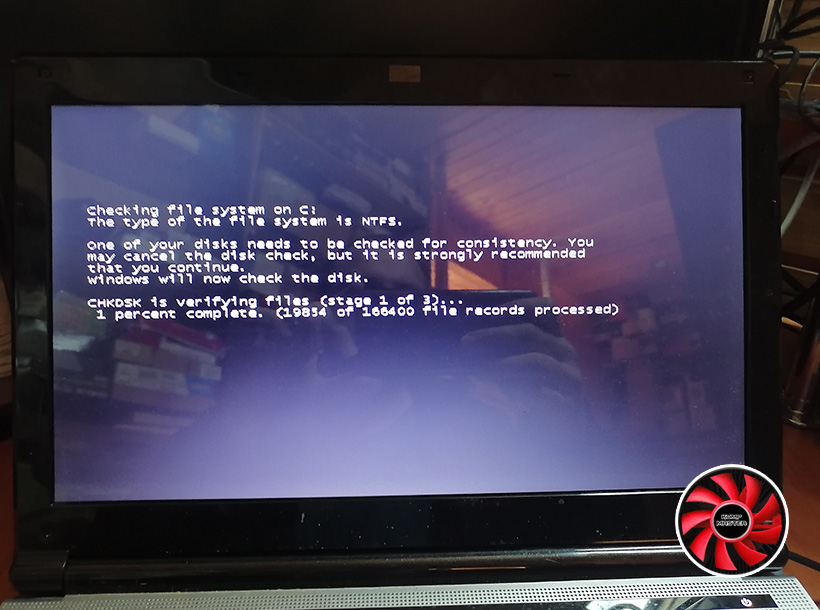

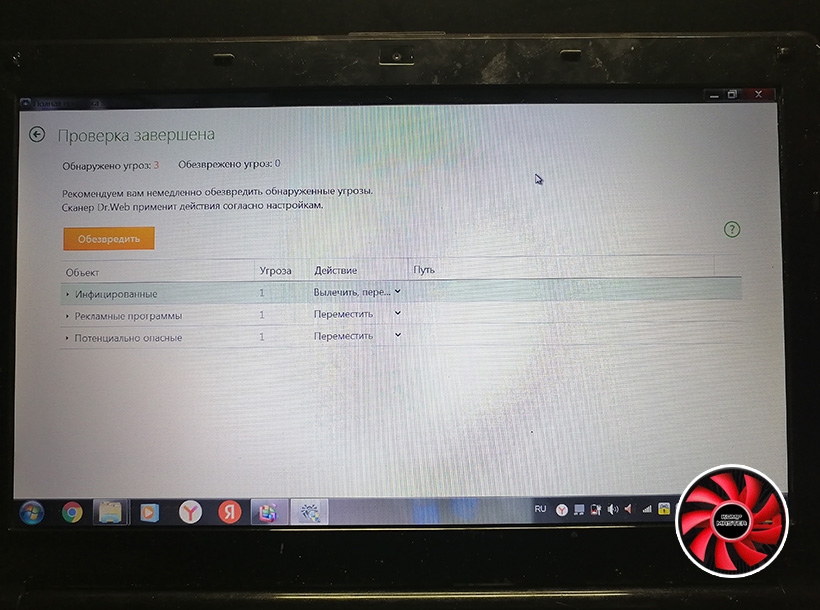

При желании можно провести дефрагментацию диска, проверить и исправить логические ошибки с помощью утилиты Check Disk, если ноутбук медленно работает или подтормаживает. Через меню: Сервис - Оптимизация диска. А так же проверить на вирусы антивирусом.
Удачных вам ремонтов!
