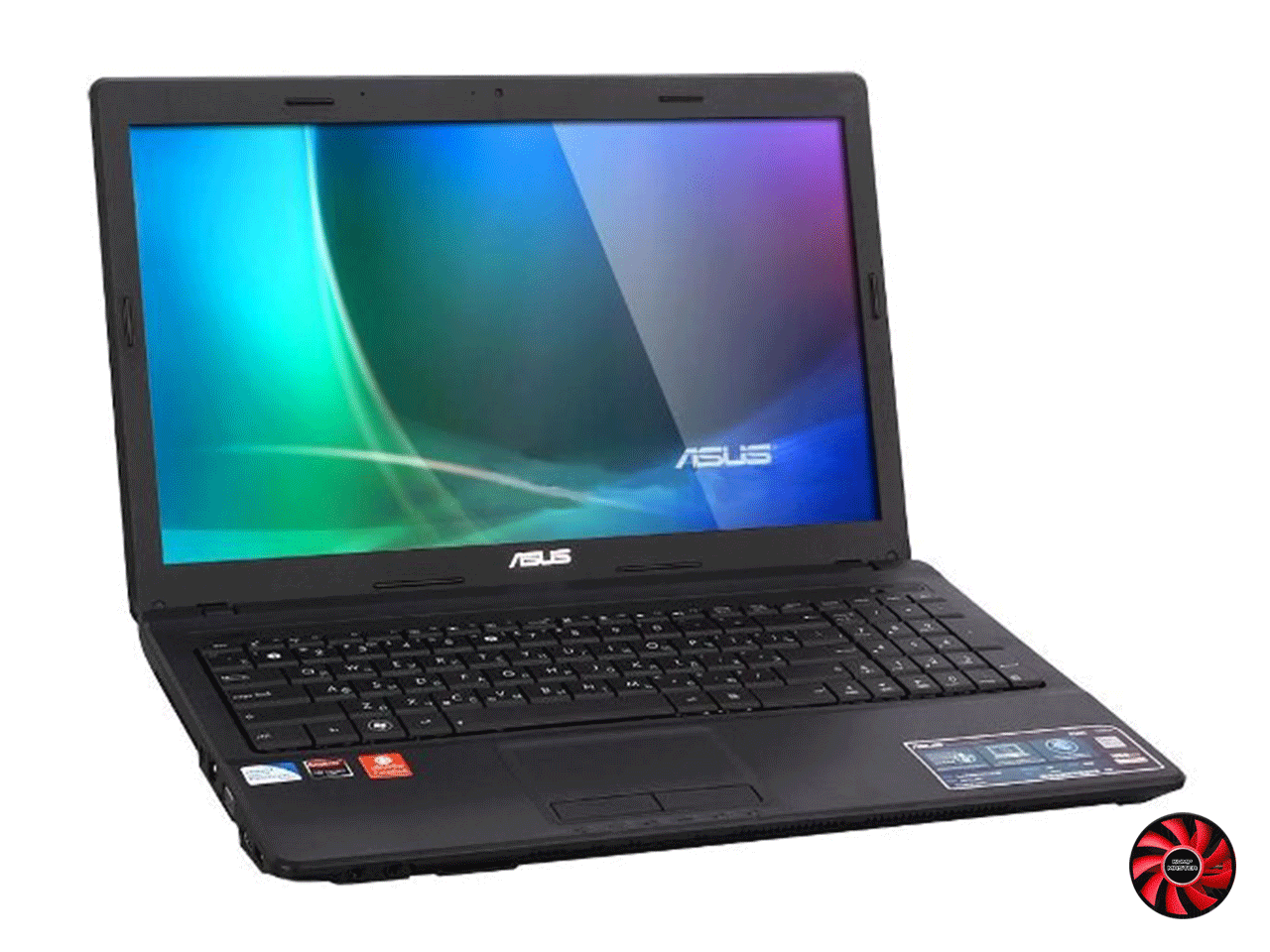

Пациент: Ноутбук Asus K54L - 2011 год.
Симптомы: Зависает, сильный шум в работе.
Уровень сложности: Средний.
Сегодня в работе ноутбук Asus K54L/A54H. В ходе диагностики были выявлена неисправность жесткого диска и низкий уровень производительности. Итак приступим ...
Характеристики ноутбука
| Апгрейд | До | После |
| Модель | Asus K54L | |
| Диагональ | 15,6" (39.7 см) | |
| Матрица | TN / Светодиодная (LED) / Глянцевая / 1366 x 768 | |
| Процессор | Intel Pentium B960 / 2,2 Ghz / x2 | |
| Память | DDR3 / 8 Gb / 1600 Mhz | |
| Видео | Intel Graphics | |
| HDD | 320 Gb | SSD 120 Gb |
| Операционная система | Windows 7 64 bit | Windows 10 64 bit |
Диагностика
Для входа в BIOS на данной модели нужно нажать F2 при включении. В пункте Advanced переключить SATA-контроллер в режим IDE. Затем в разделе Boot выставить загрузку с флешки. Теперь можно получить доступ к диагностике жесткого диска и оперативной памяти. В ходе проверки диска были выявлены BAD сектора и было принято решение установить дополнительно новый SSD диск.

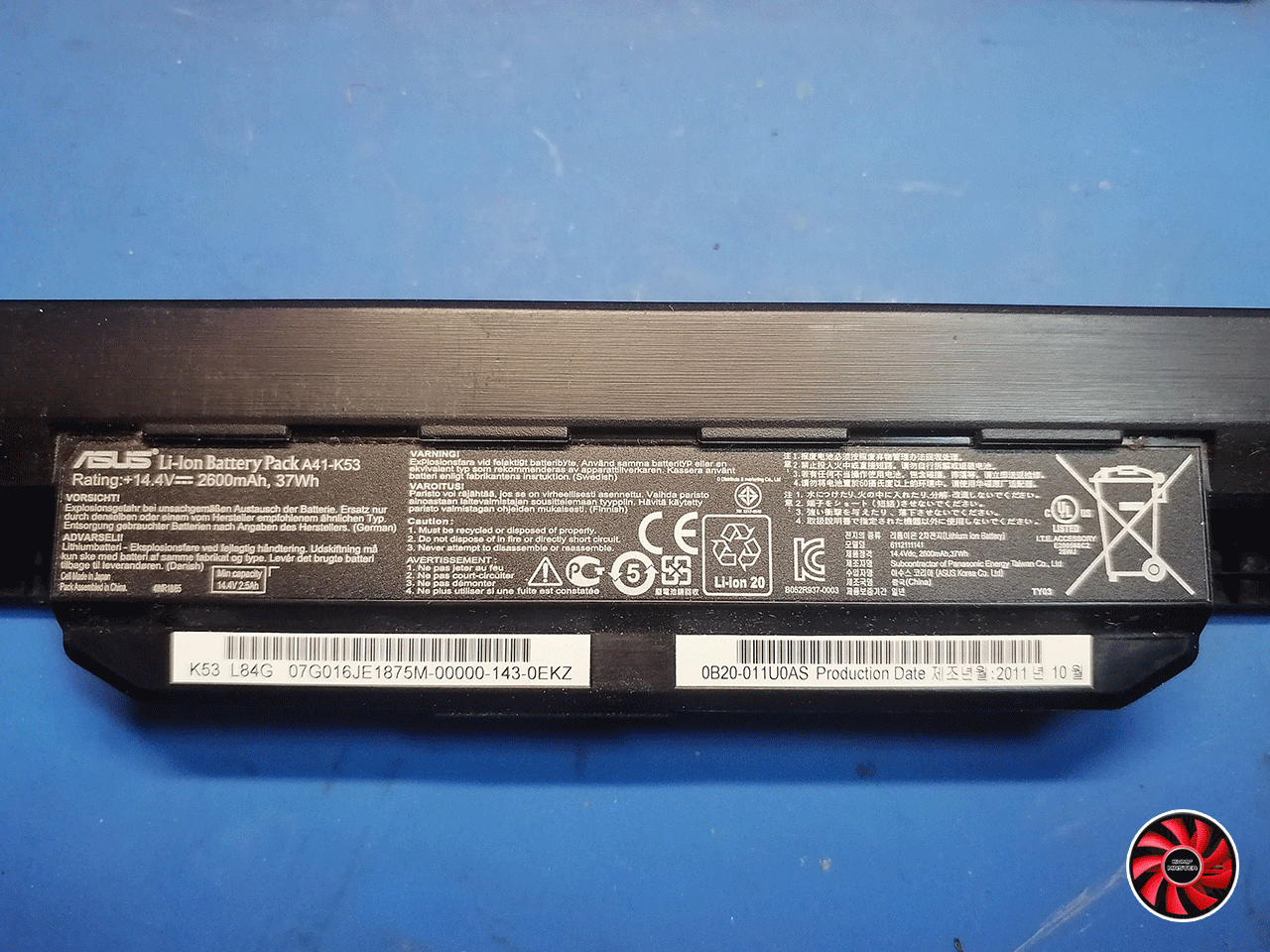

Сначала снимаем аккумулятор ноутбука. Модель: A41-K53/14,4V/2600MAh/37Wh

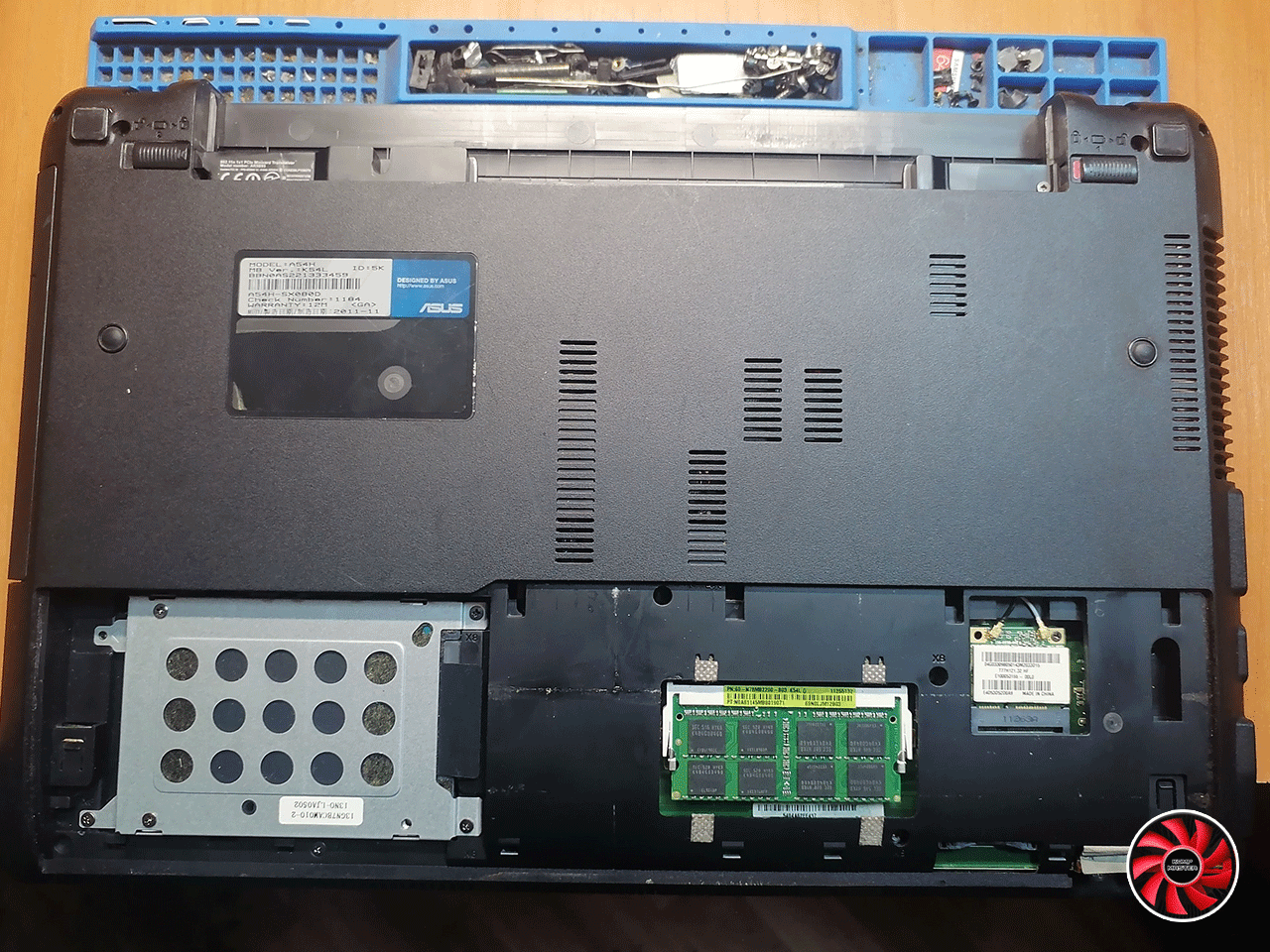

Затем снимаем крышку отсека жесткого диска и оперативной памяти.
Откручивает винты петлей. По 3 с каждой стороны. Возле значков с замочками короткие винты. Остальные длинные.
Для этого откручиваем 2 винта на ней и получаем доступ к комплектующим.
Откручивает wi-fi модуль и отключаем коаксиальные кабели. Модель модуля: T77H121.32 HF
Затем откручиваем 3 винта крепления HDD. Отключаем его от SATA разъема и вынимаем из ноутбука.

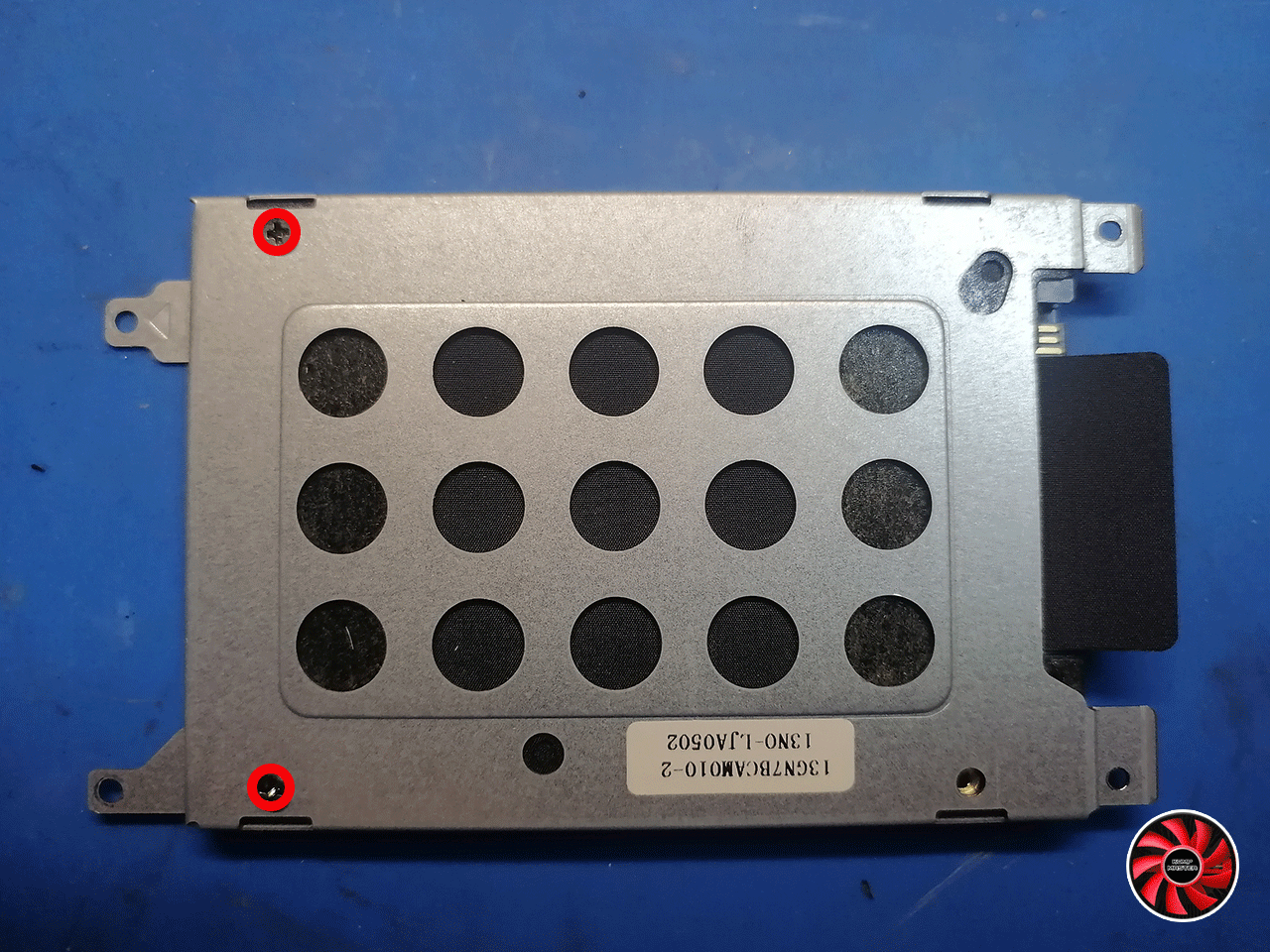

В моем случае им оказался диск: Seagate ST9320325AS на 320 Gb. Откручиваем 2 винта на переходнике HDD и снимаем ее.

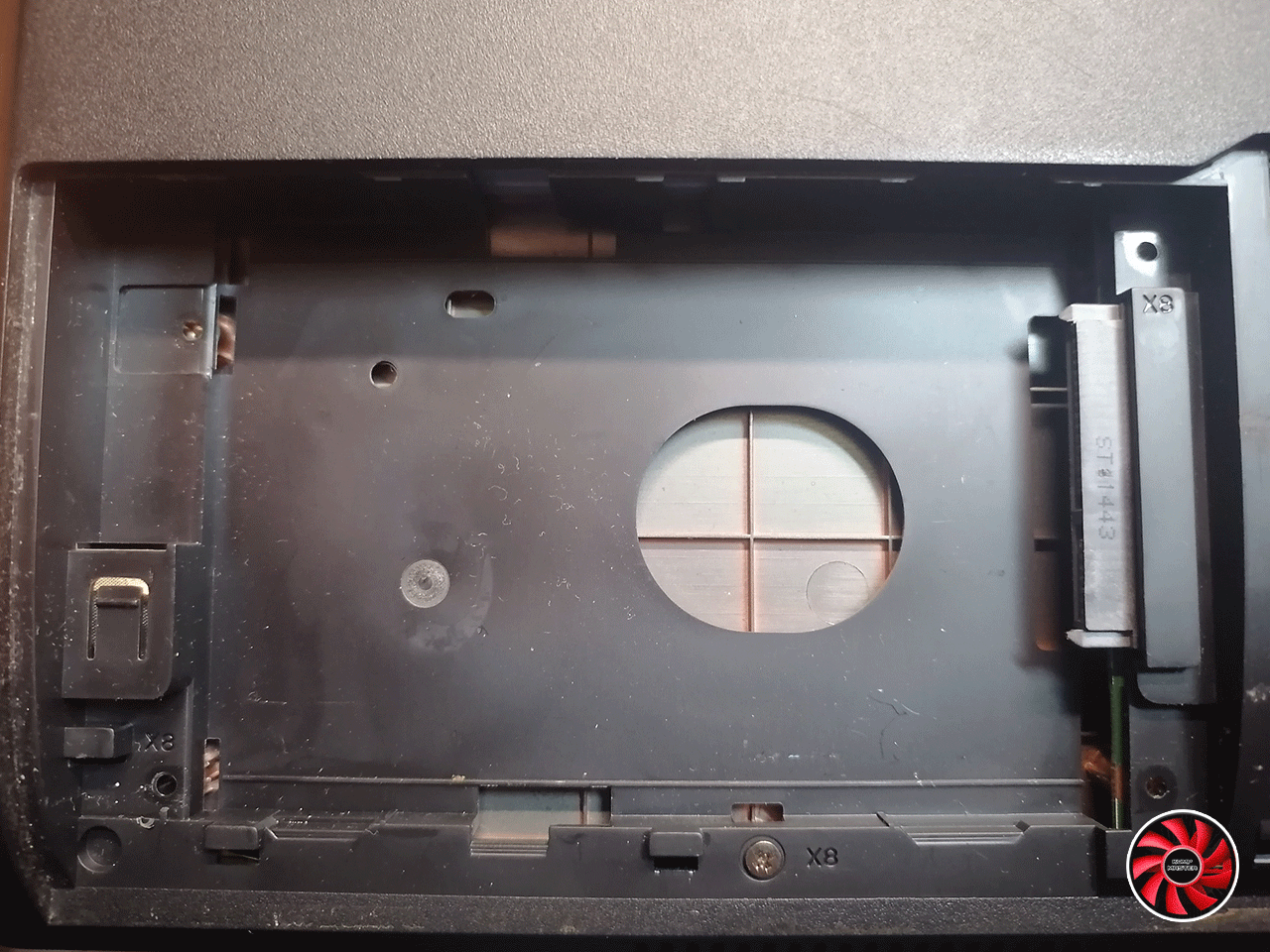

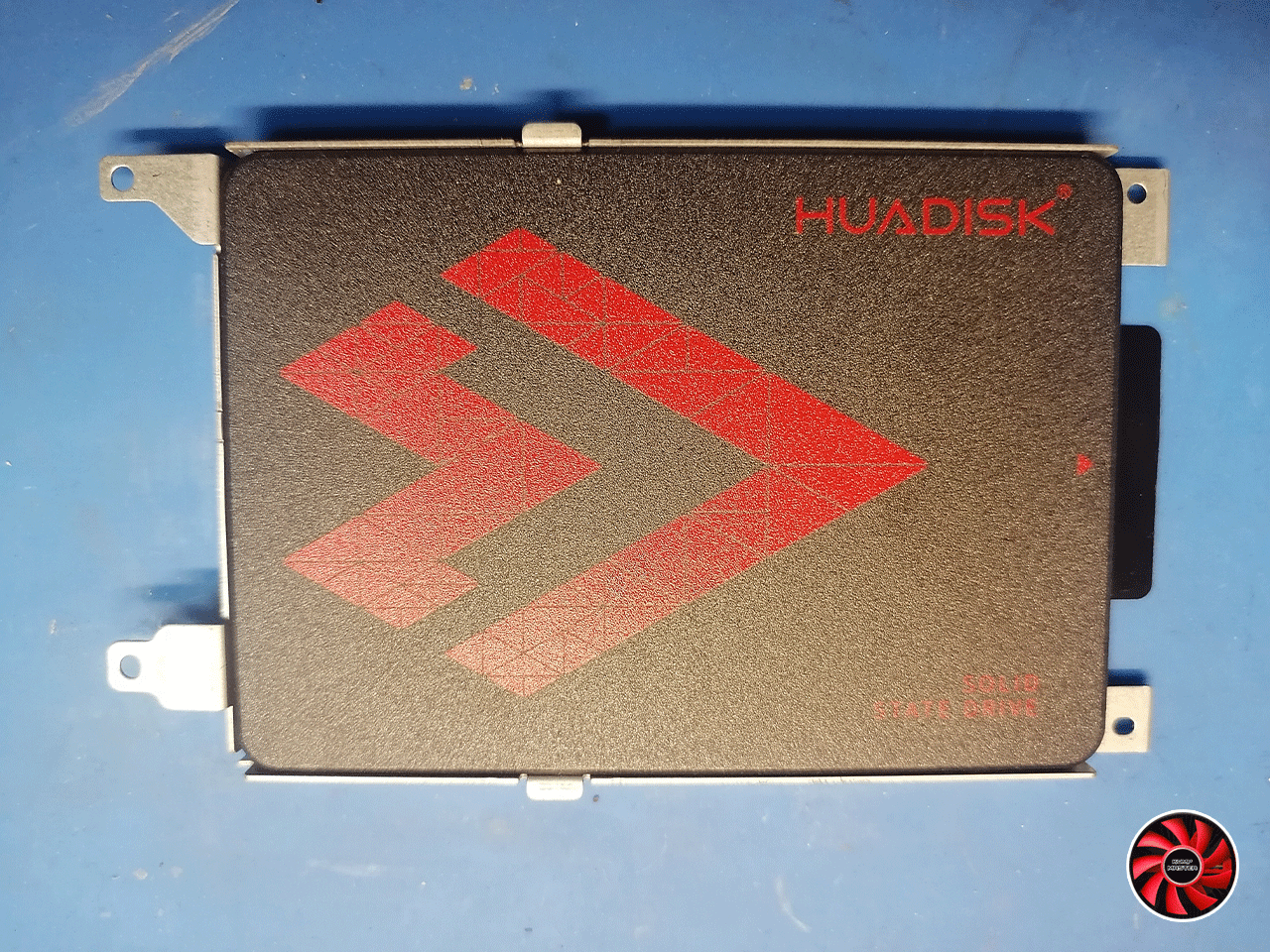

Ставим и прикручиваем новый SSD диск вместо старого HDD.

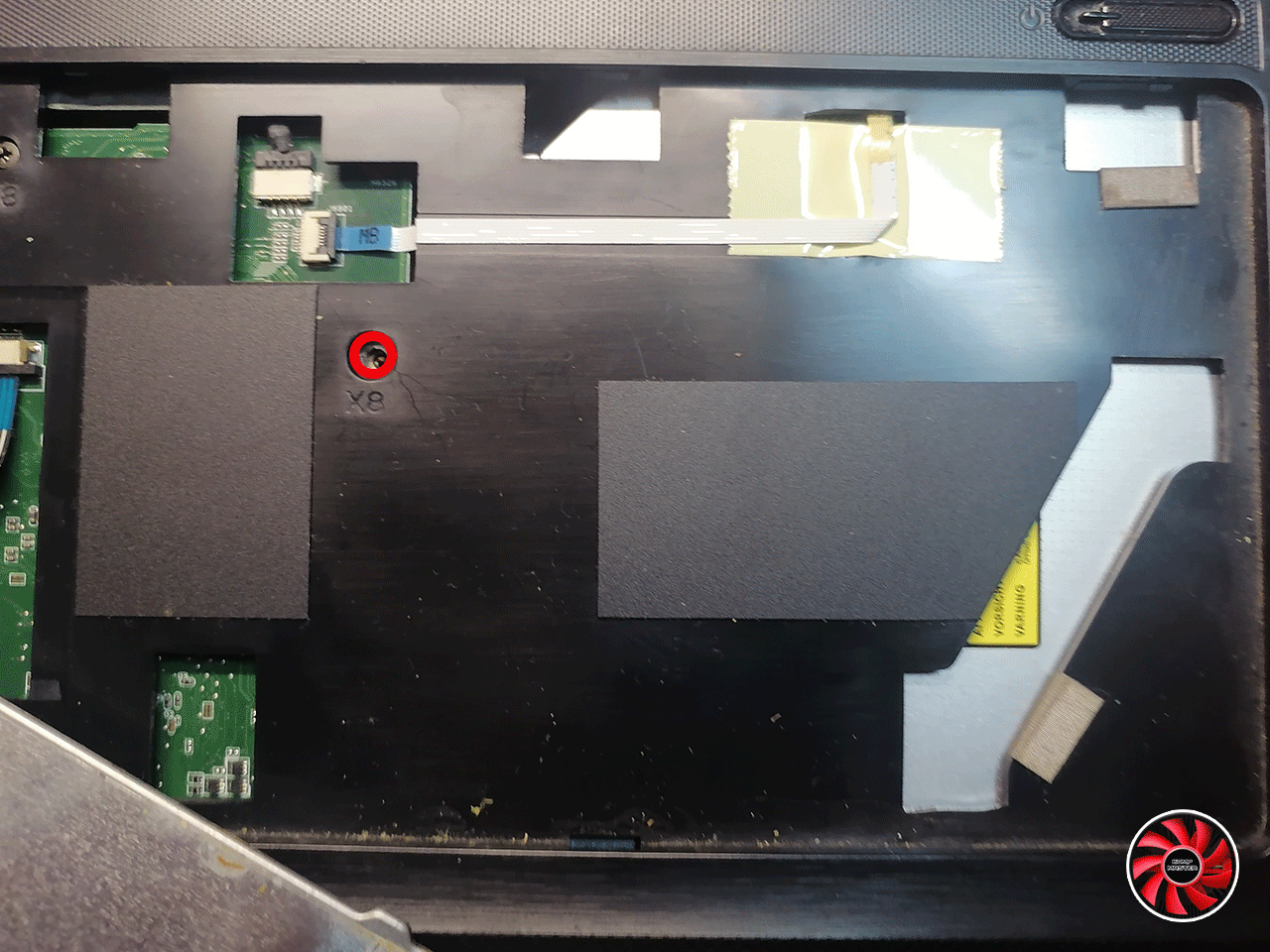

Теперь переходим к установке HDD вторым диском вместо DVD. Для этого необходимо снять клавиатуру и открутить винт крепления DVD под ней.

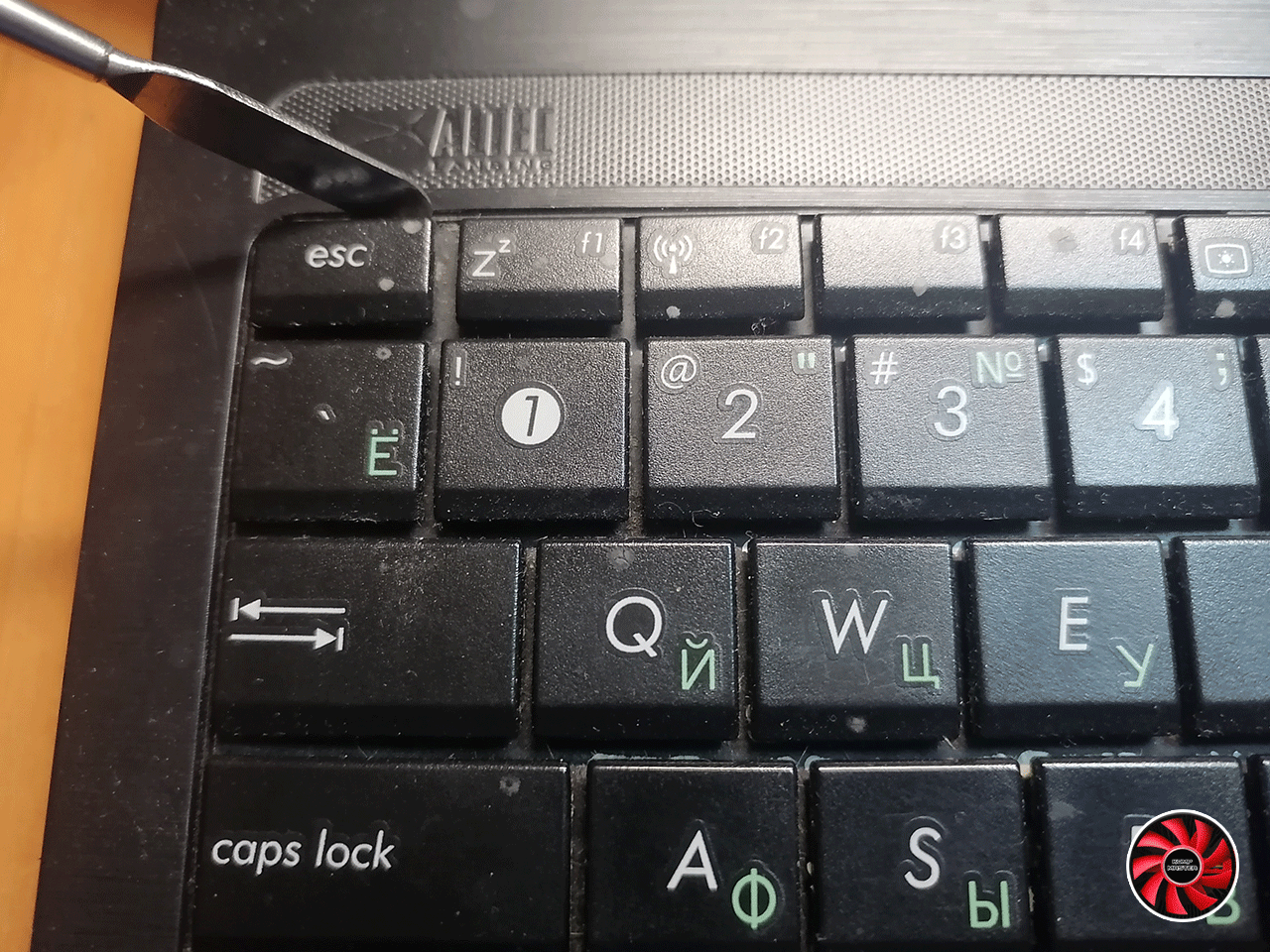

Плоским тонким инструментом отщелкиваем защелки клавиатуры. И поднимаем ее из топкейса. Модель клавиатуры: SG-38500-XAA
Откручиваем 4 винта под клавиатурой. Отключаем шлейф клавиатуры, динамики и тачпад. Снимаем топкейс.
Достаем DVD. Модель привода: DS-8A5SH23C
Под DVD есть 2 винта. Откручиваем их.

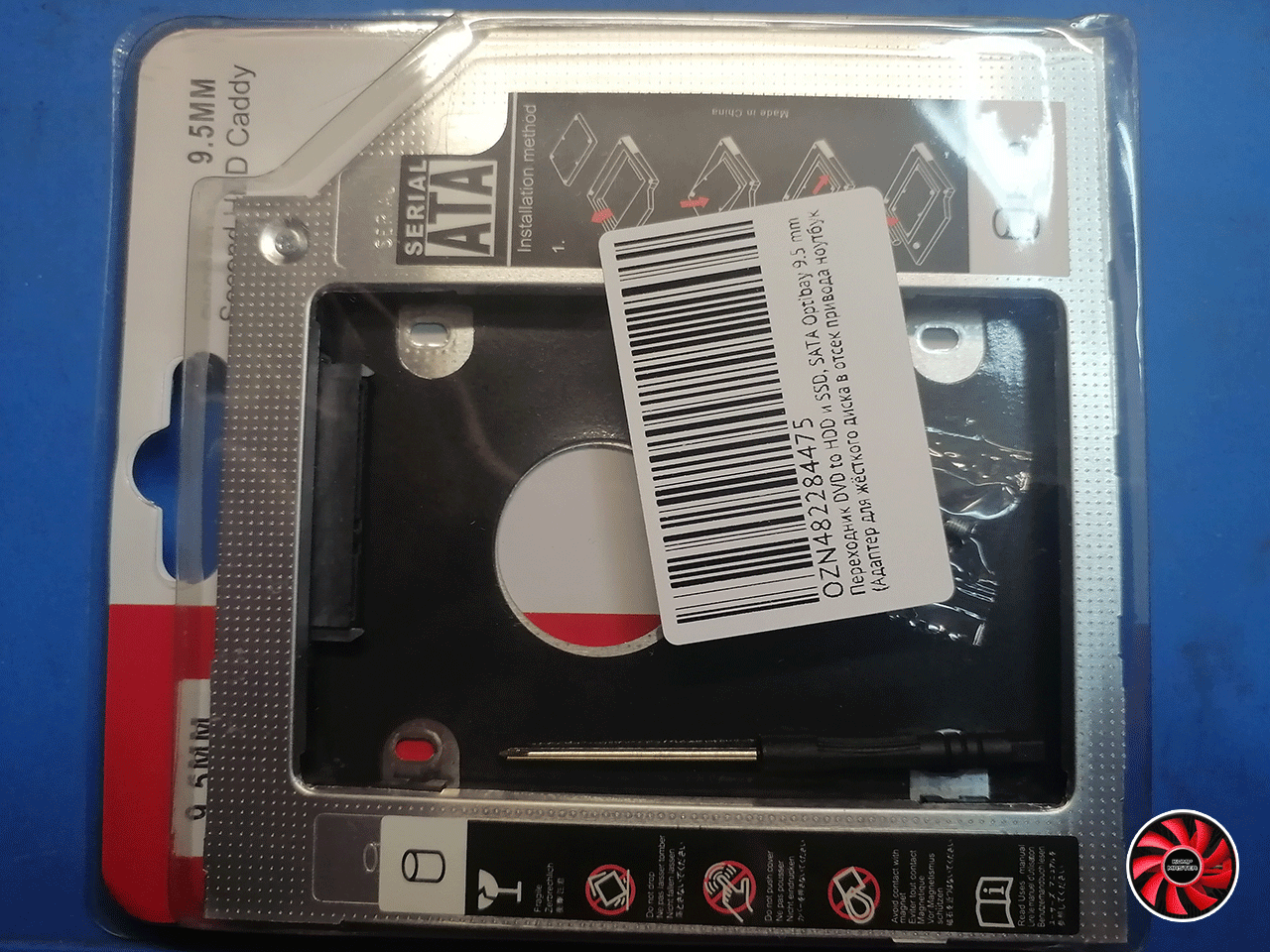

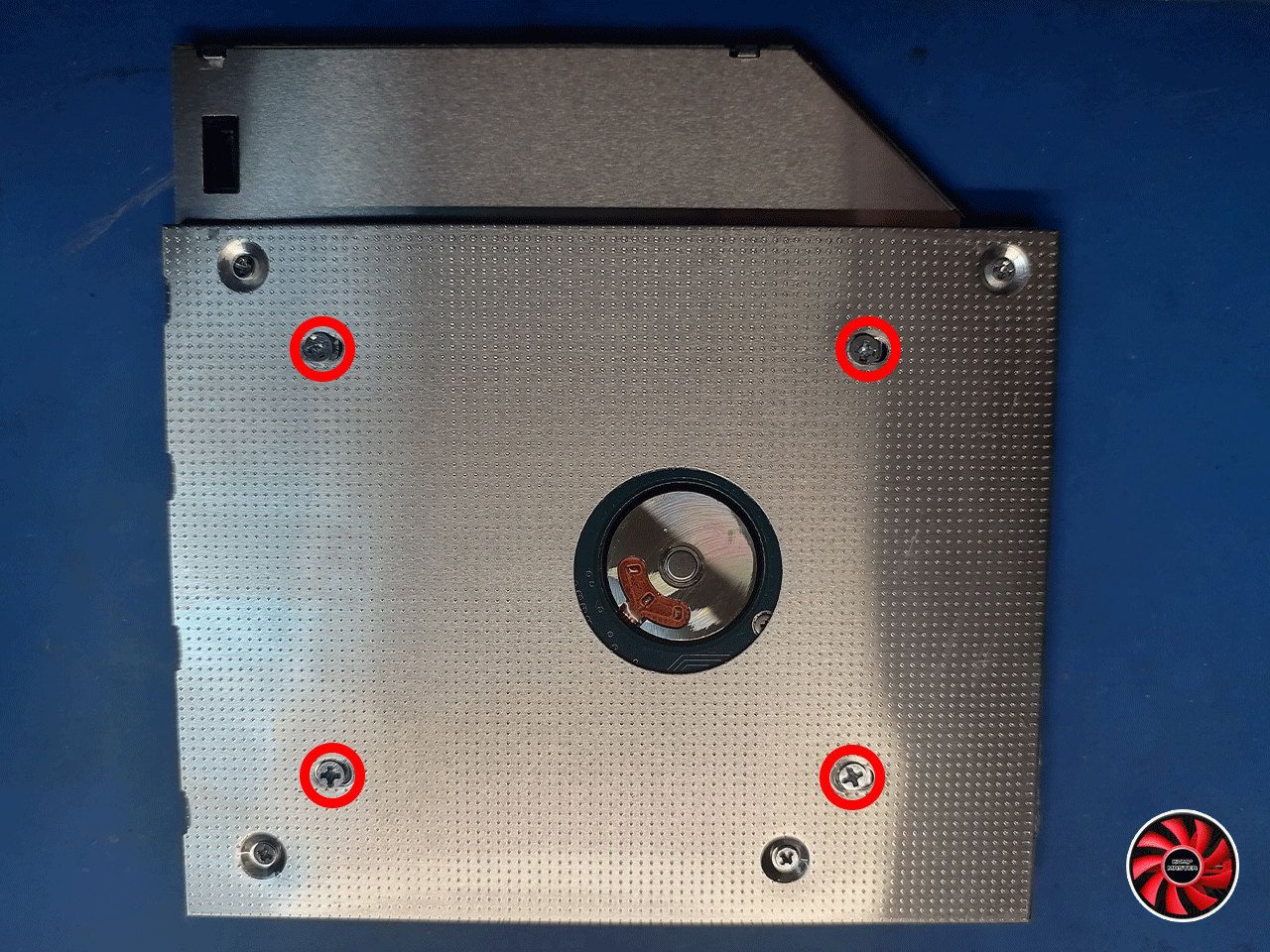

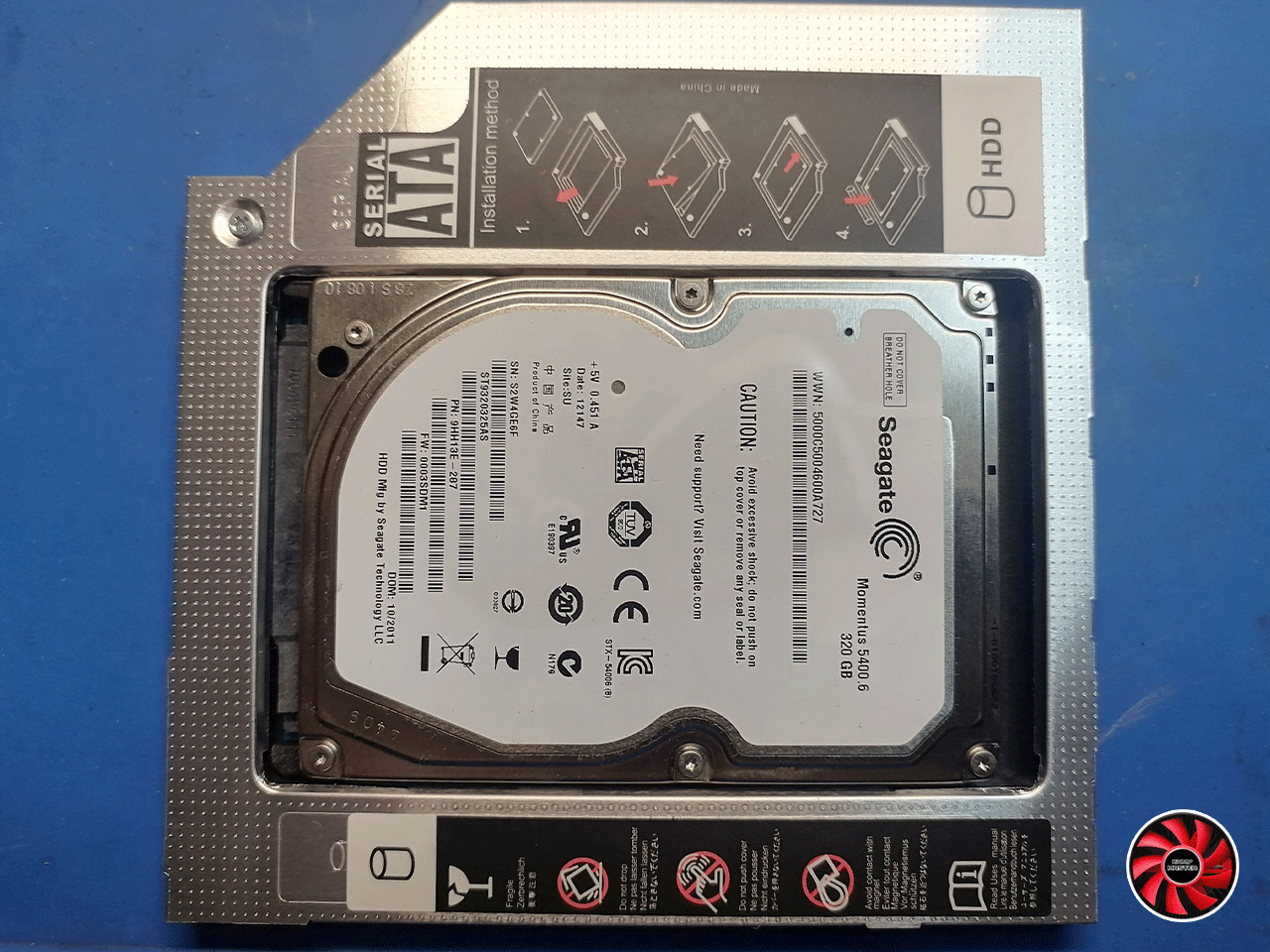

Ставим вместо него переходник с HDD. Предварительно прикрутив его на 4 винта из комплекта.
Откручиваем винты на материнской плате и вентиляторе. Отключаем шлейф матрицы и USB порта.
Достаем материнскую плату из корпуса. Откручиваем и снимаем систему охлаждения.
Снимаем вентилятор и чистим пыль в радиаторе. Модель вентилятора: KSB06105HB

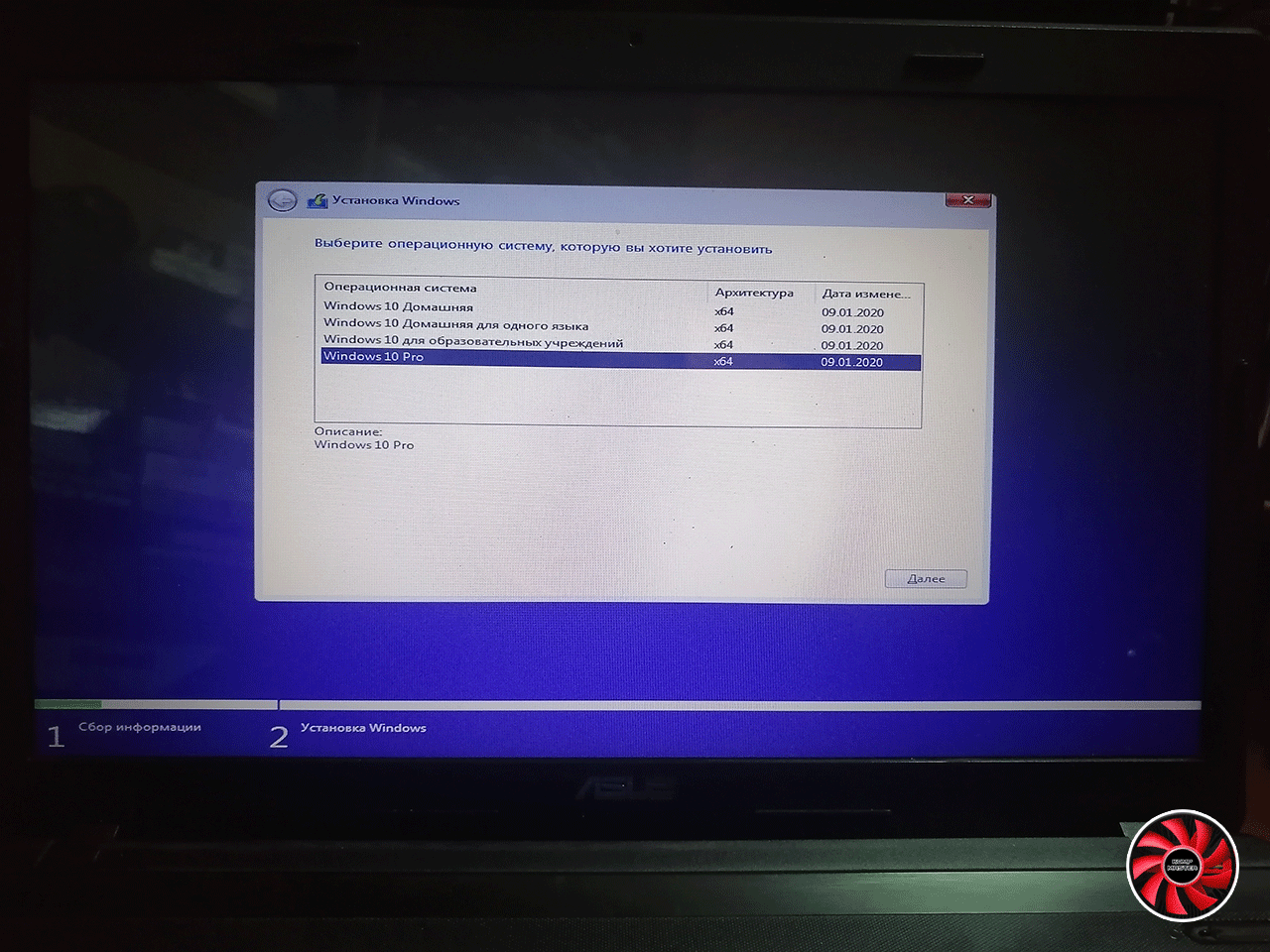

Переходим к установке программного обеспечения. Установим Windows 10 на SSD диск.

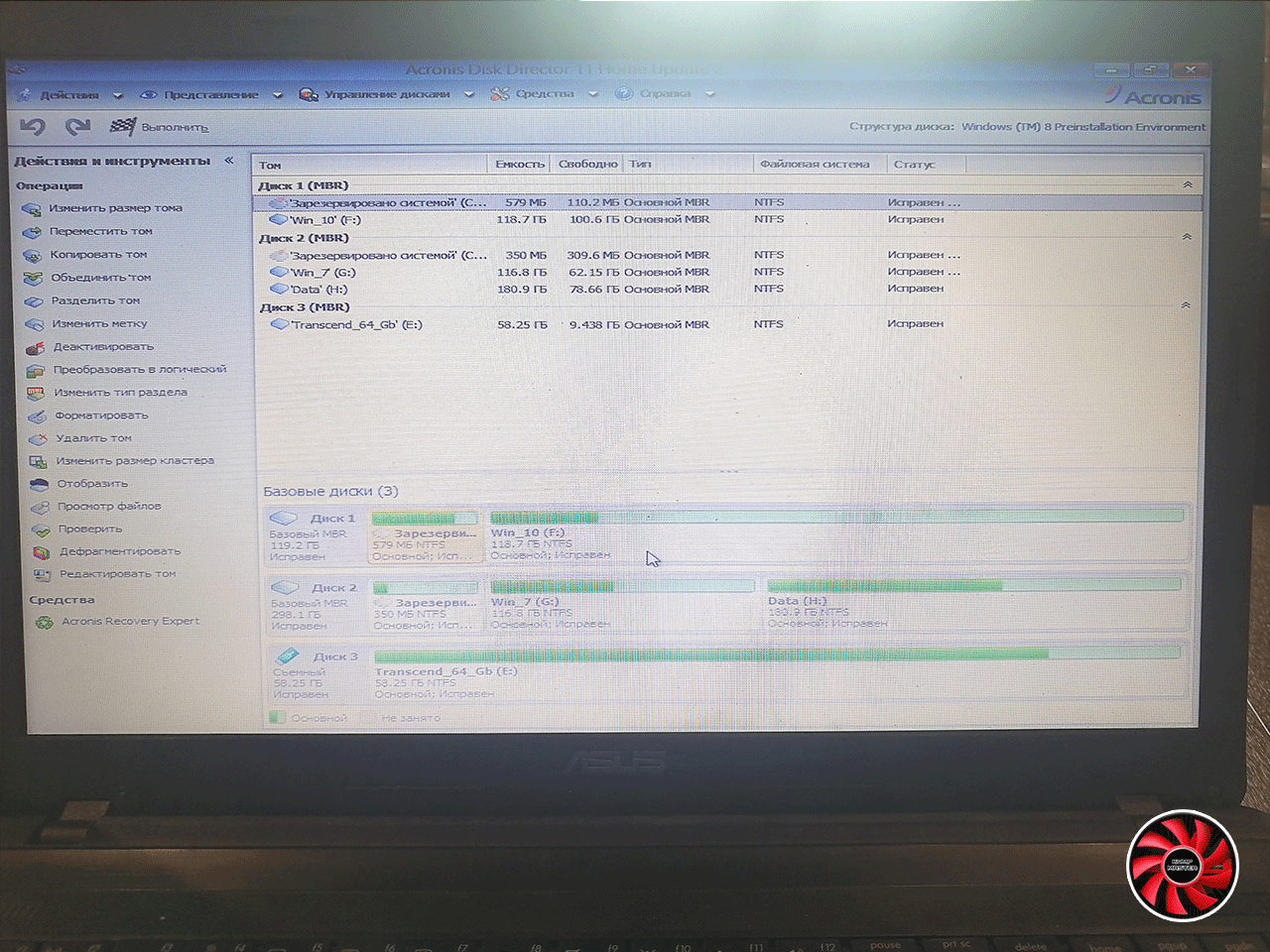

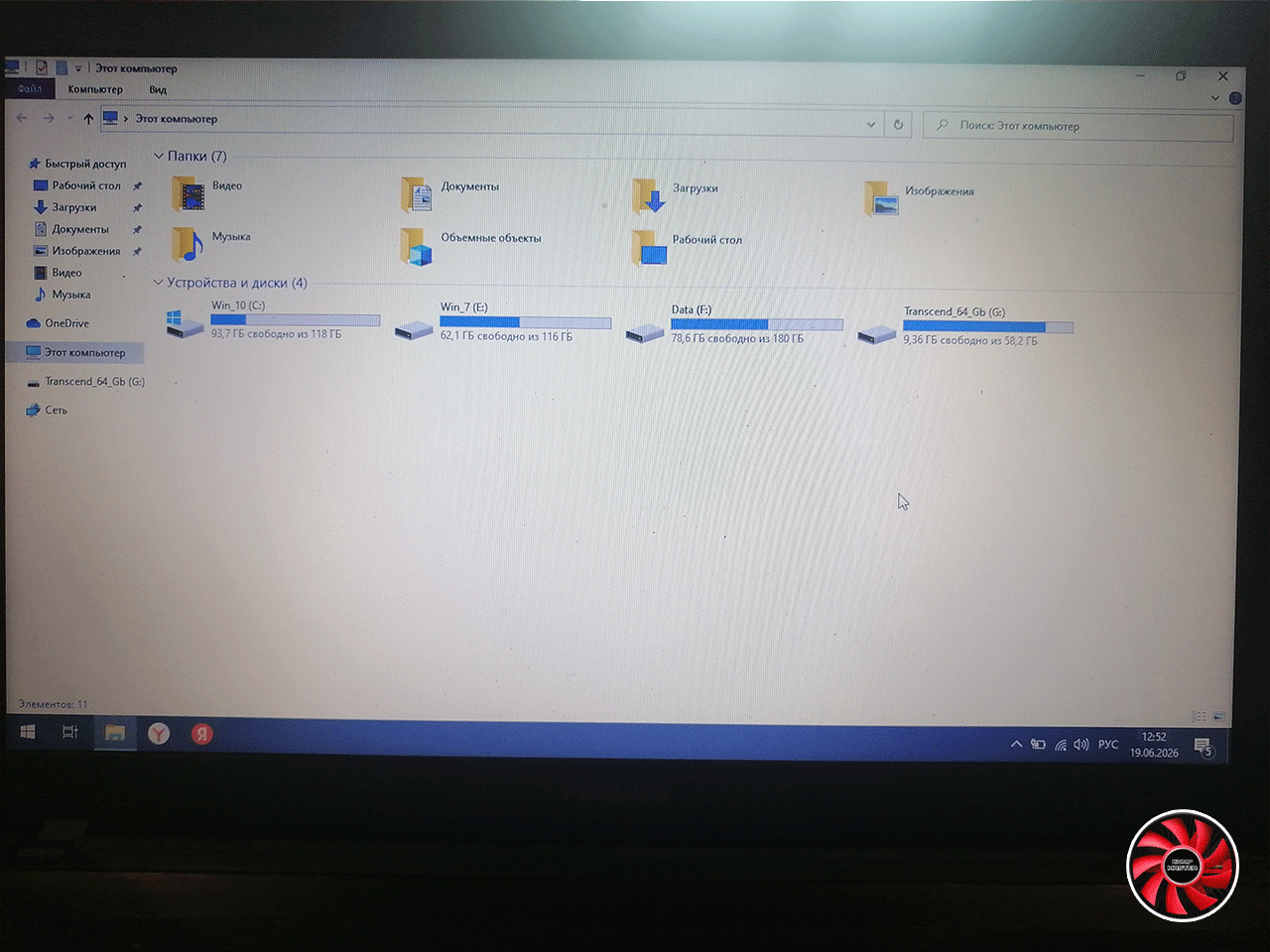

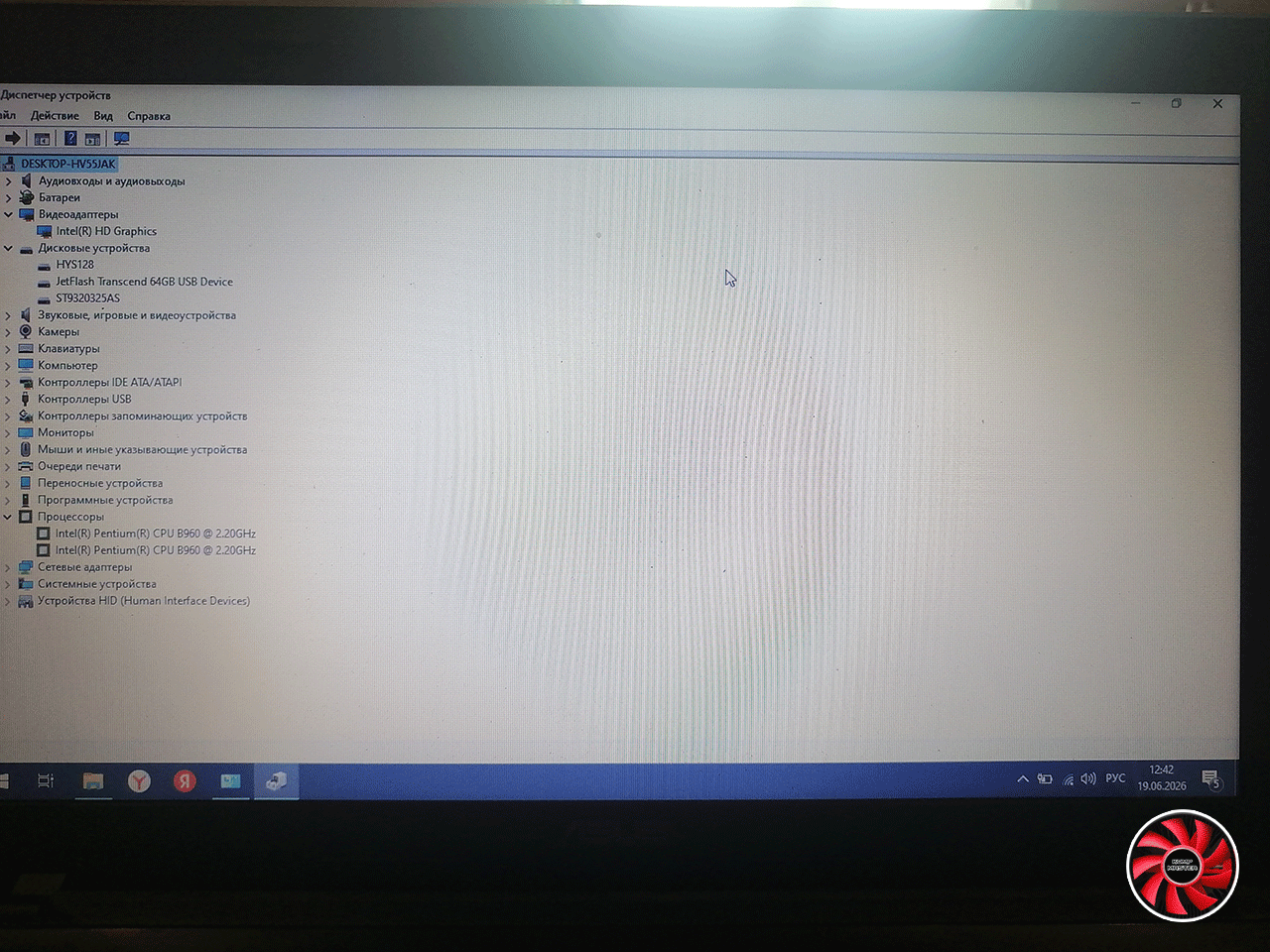

Далее устанавливаем драйвера и необходимый набор программ. Для удобства можно скрыть системные разделы и сделать метки разделом с помощью программы Acronis Disk Director или ее аналогов.
Удачных вам ремонтов!
