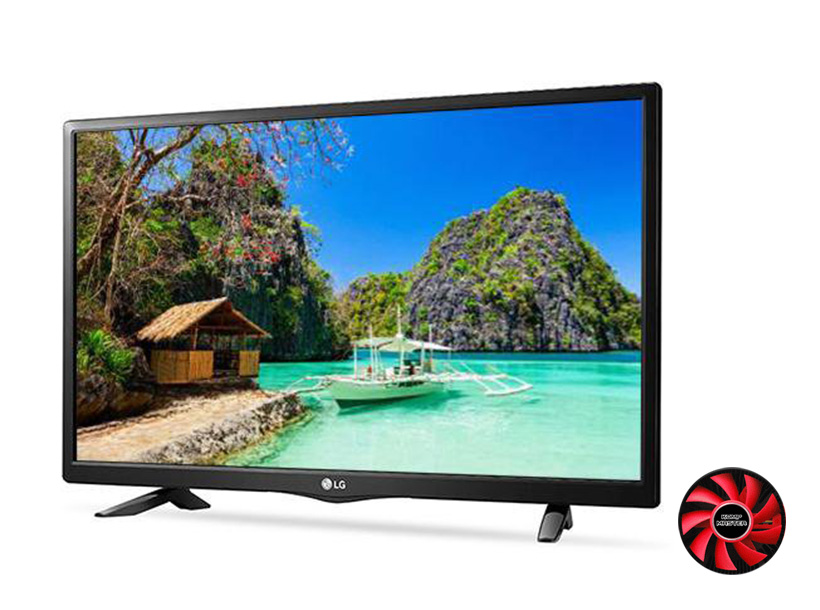

Пациент: Телевизор LG 24LH451U - 2017 год.
Симптомы: Звук есть, изображения нет.
Уровень сложности: Сложный.
Сегодня в работе TV LG 24LH451U. В ходе диагностики были выявлена неисправность подсветки матрицы. Итак приступим ...

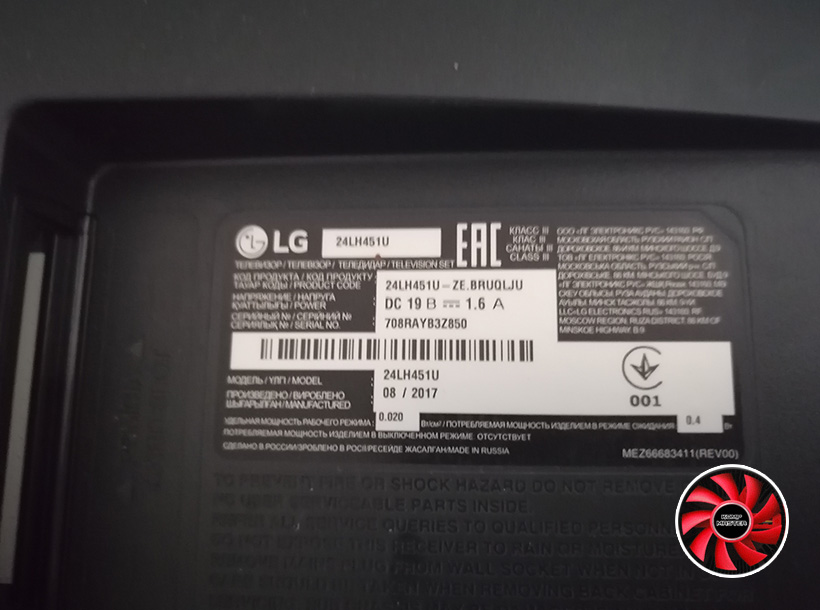

Фото модели телевизора. Находится с оборотной стороны. Откручиваем крепление ножки телевизора. И винт крепления платы.

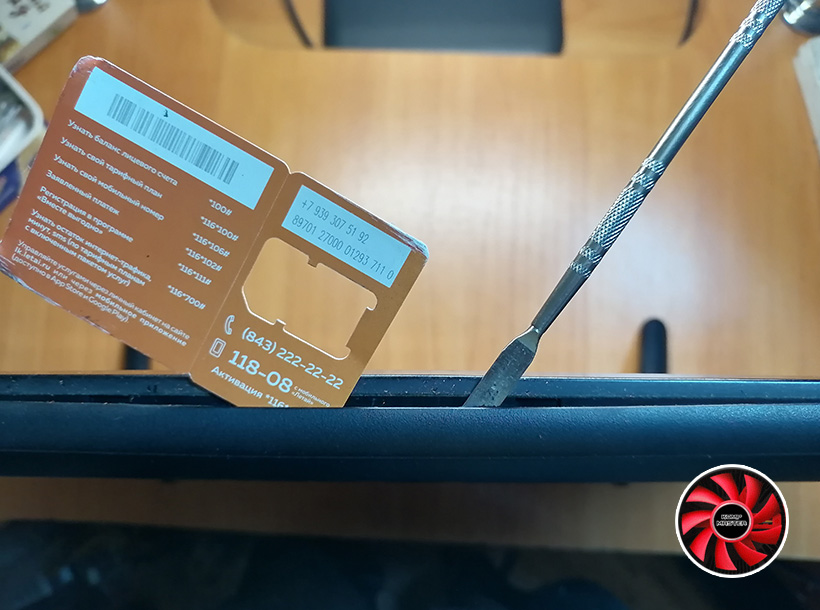

Затем поддеваем тонким проским инструментом в верхней части корпуса и проходим по периметру, отщелкивая защелки.

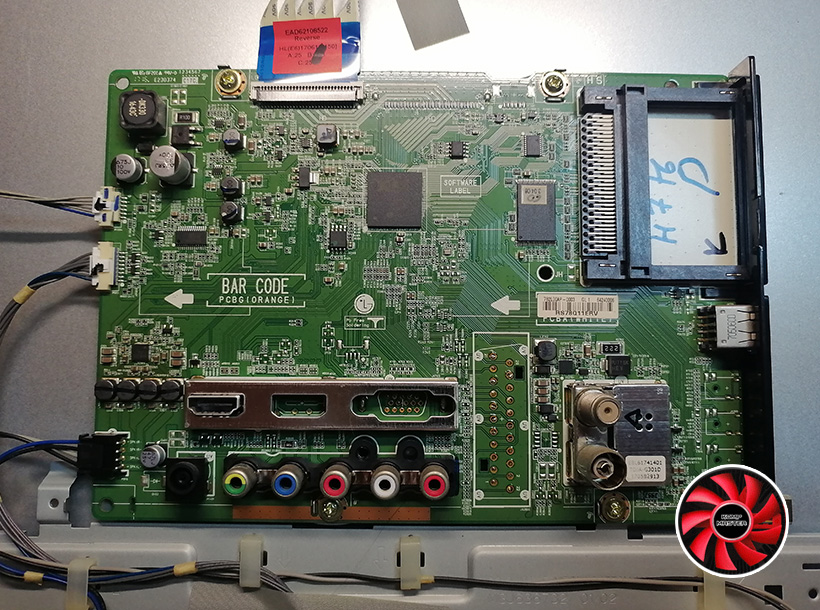

Снимаем заднюю часть корпуса телевизора и получаем доступ к плате. Подкидываем и проверяем новую подсветку.

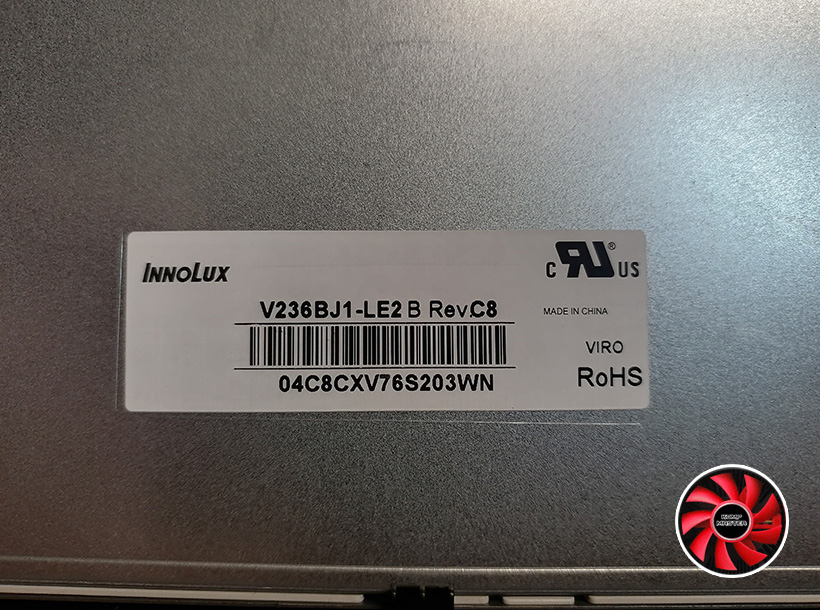

Отключаем шлейфы и вынимаем кнопку включения из корпуса. Модель матрицы: InnoLux V236BJ1-LE2 И Rev. C8

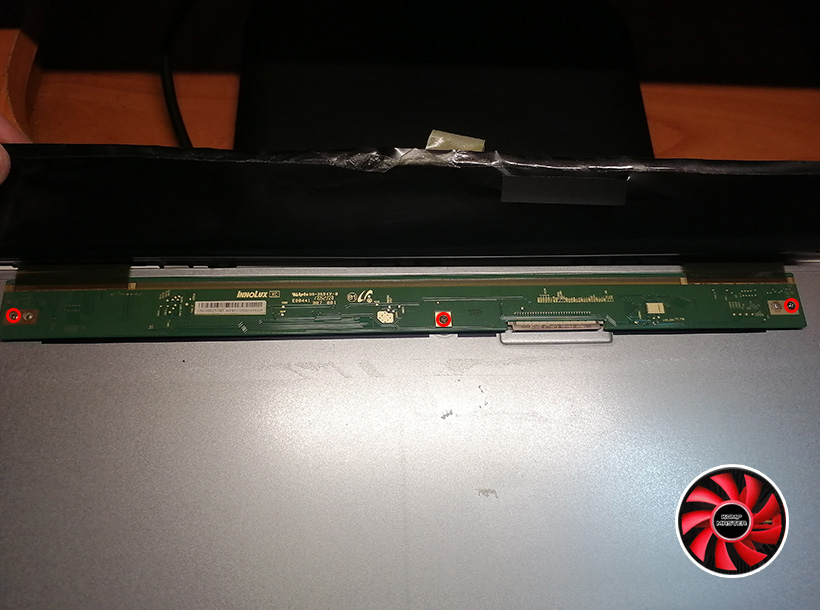

Откручиваем 3 винтика крепления T-Con. И отключаем шлейф матрицы.

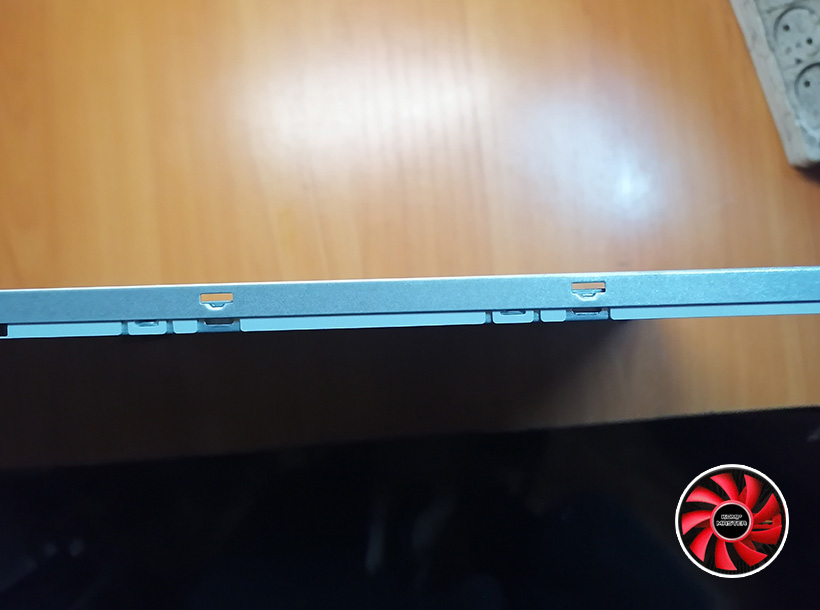

Отщелкиваем металлическую рамку матрицы.

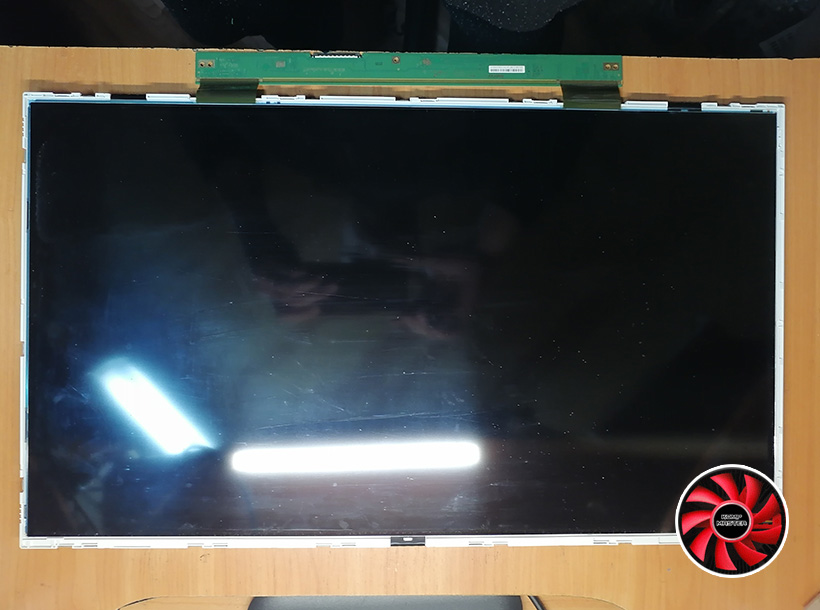

Аккуратно снимаем и откладываем матрицу.
Отклеиваем старую посветку. На фото - старая и новая подсветка.

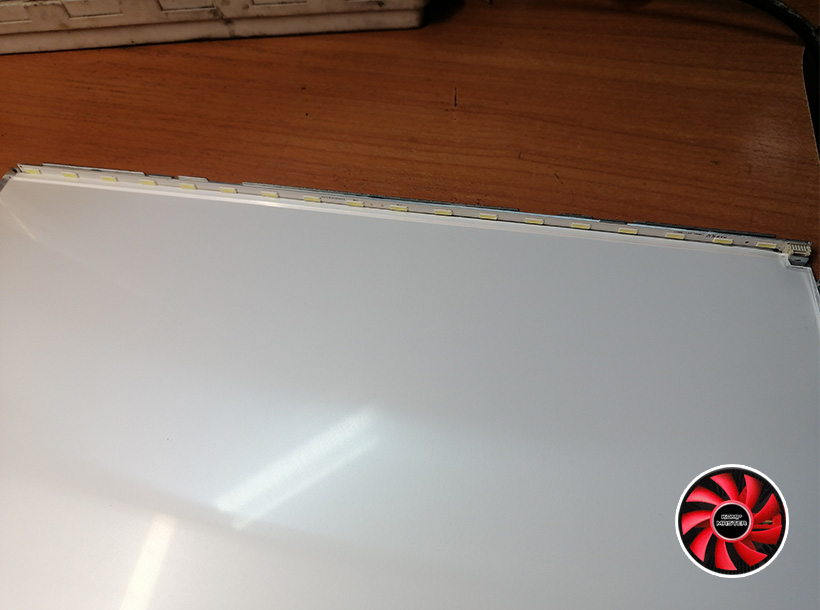

Приклеиваем новую подсветку вместо старой.
Шлеф матрицы. Маркировка: EAD62108522
Собираем телевизор в обратной последовательности.
Удачных вам ремонтов!
