Пациент: Ноутбук HP 15-R054SR - 2014 год.
Симптомы: Сильные зависания при работе.
Уровень сложности: Средний.
Сегодня в работе ноутбук HP 15-R054SR. В ходе диагностики были выявлена неисправность жесткого диска. Поэтому требуется произвести восстановление HDD и переустановку ПО. Итак приступим ...
Характеристики ноутбука
| Модель | HP 15-R054SR |
| Диагональ | 15.6" (39.6 см) |
| Матрица | TN / Светодиодная (LED) / Глянцевая / 1366 x 768 |
| Процессор | Intel Pentium N3520 / 2,16 Ghz / x4 |
| Память | DDR3 / 2 Gb / PC3L-12800 |
| Видео | Intel HD Graphics |
| HDD | 500 Gb |
| Операционная система | Windows 8.1 64 bit |
Диагностика

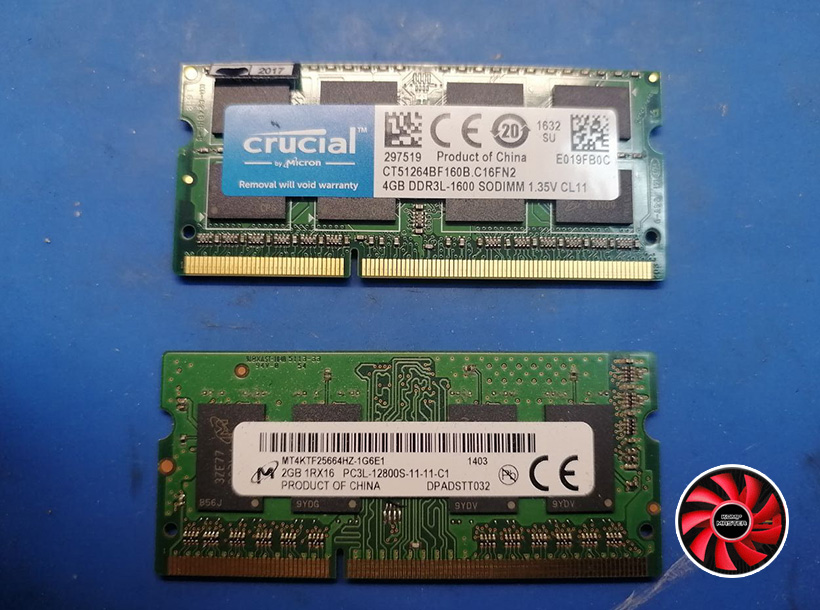

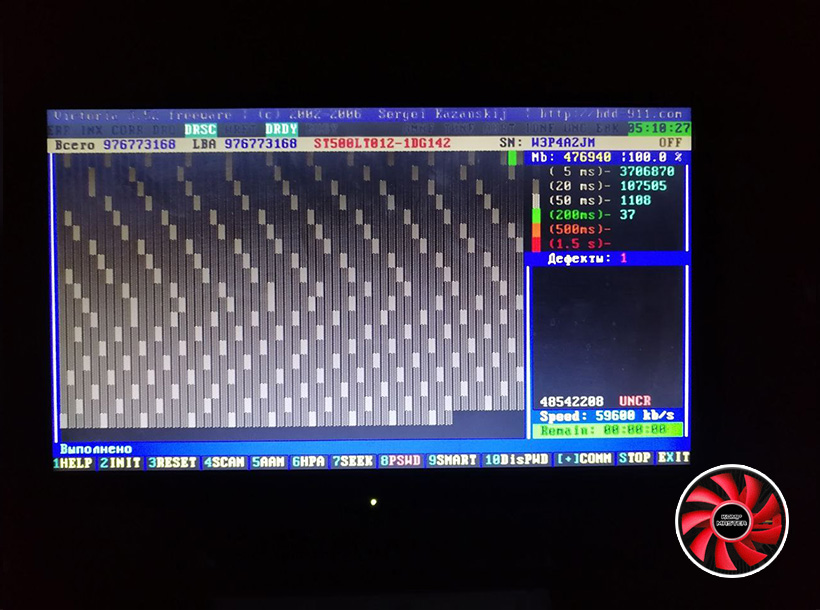

В ходе диагностики была проверена общая работоспособность ноутбука. Проведены тесты памяти и жесткого диска. Выявлены поврежденные сектора на винчестере. Так же была произведена переустановка ОС в заводское состояние, увеличение оперативной памяти и восстановление креплений поддона.
Снимаем батарею
Отщелкиваем защелки и снимаем батарею. Модель аккумулятора: HSTNN-LB5S (2620 mAh/14,8 V/41Wh) P/N HP011307-C2T14J01
Разбираем корпус

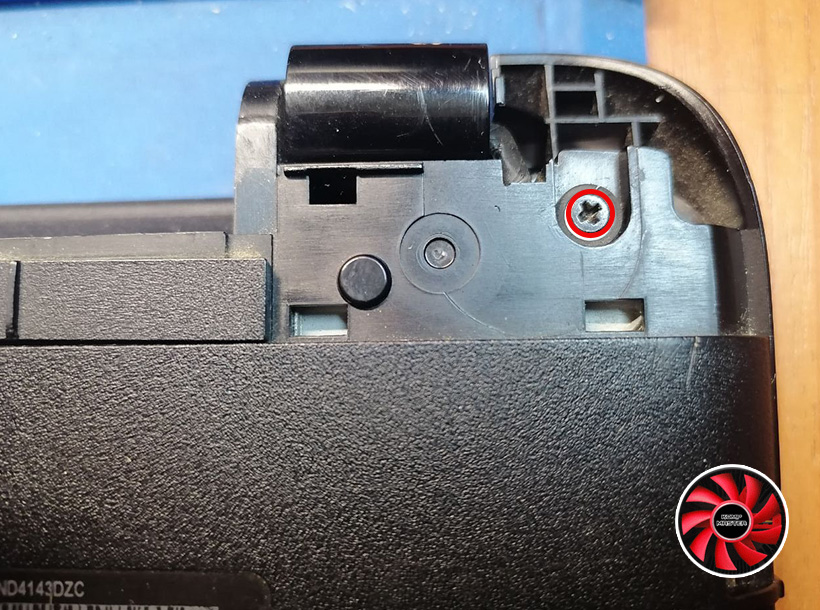

Перейдем к разборке ноутбука. Откручиваем 2 винта петлей под заглушками на поддоне. А так же винты по периметру ноутбука.
Откручиваем и снимамем DVD
Откручиваем 1 винт DVD-привода(обозначен специальным значком) на корпусе. А так же 2 винта под приводом ноутбука.

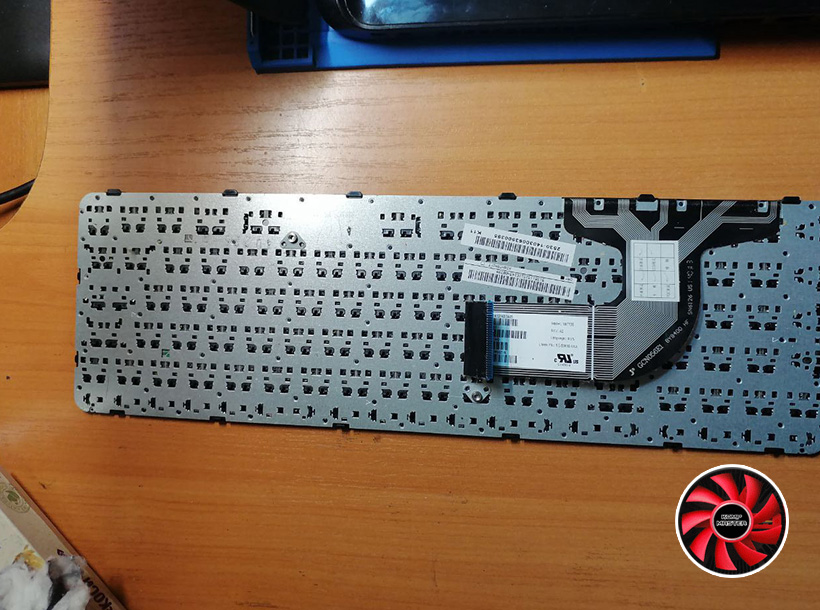

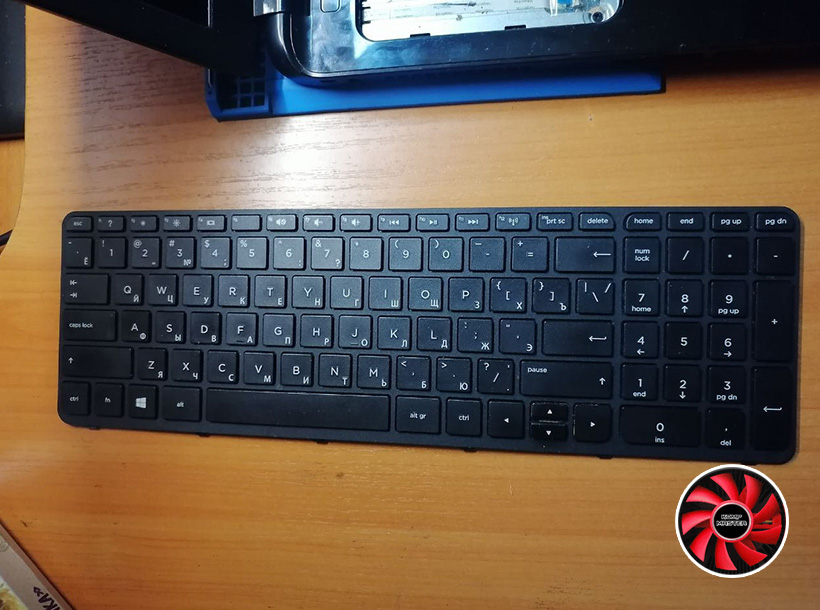

Снимаем клавиатуру

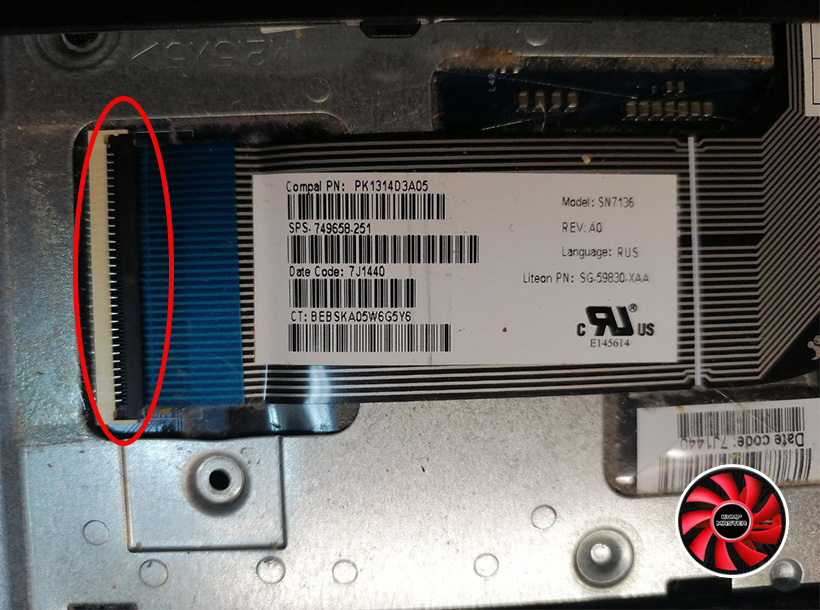

Тонким плоским инструментом аккуратно подеваем клавиатуру. Отщелкиваем защелки и отключаем шлейф от материнской платы. Откручиваем винты под клавиатурой. Расщелкиваем корпус ноутбука по периметру. Снимаем поддон и получаем доступ внутреностям ноутбука.
Снимаем топкейс и HDD

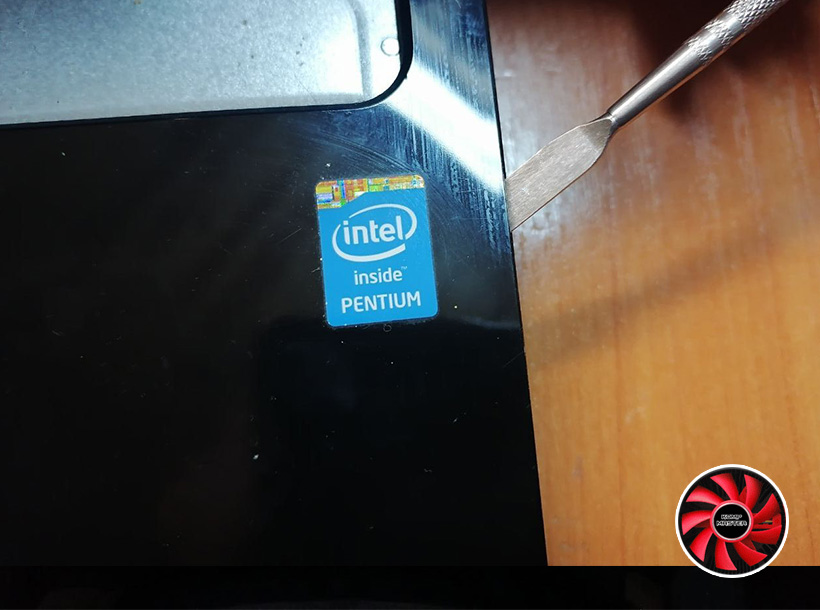

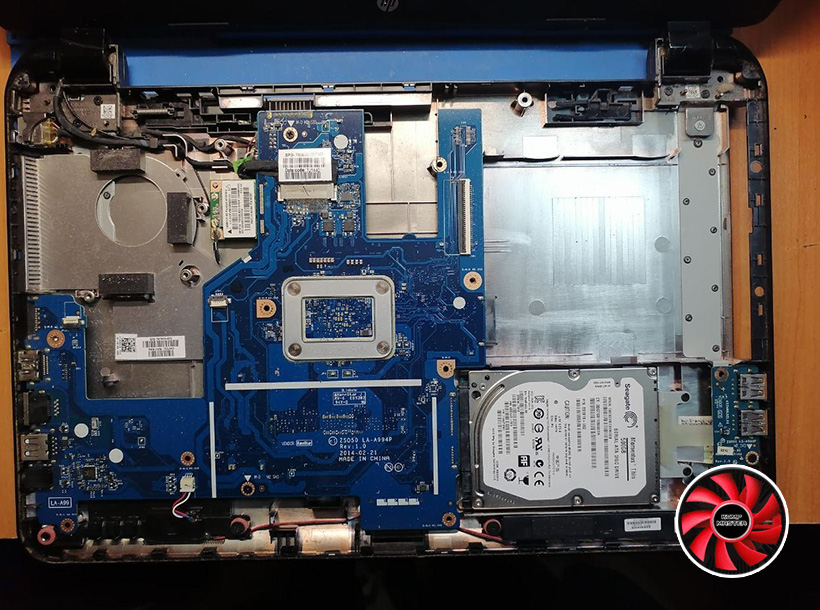

Расщелкиваем по периметру корпус ноутбука и получаем доступ к материнской плате. Откручиваем винты жесткого диска и снимаем его.
- Модель матплаты: ZS050 LA-A994P Rev 1.0
- Модель винчестера: Seagate ST500LT012

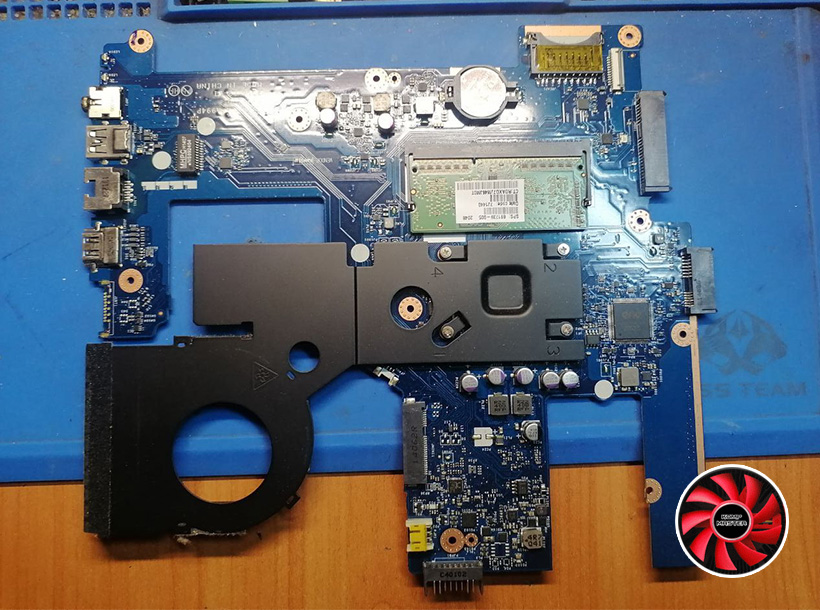

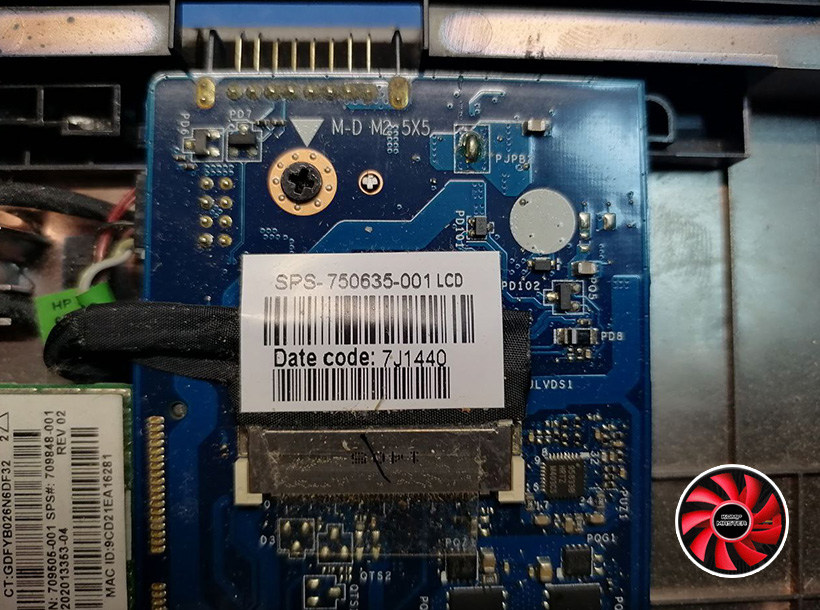

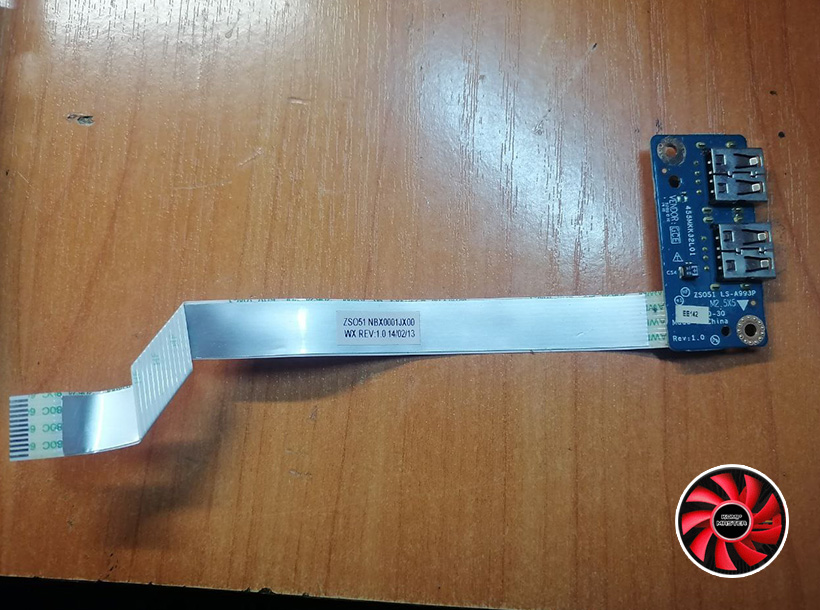

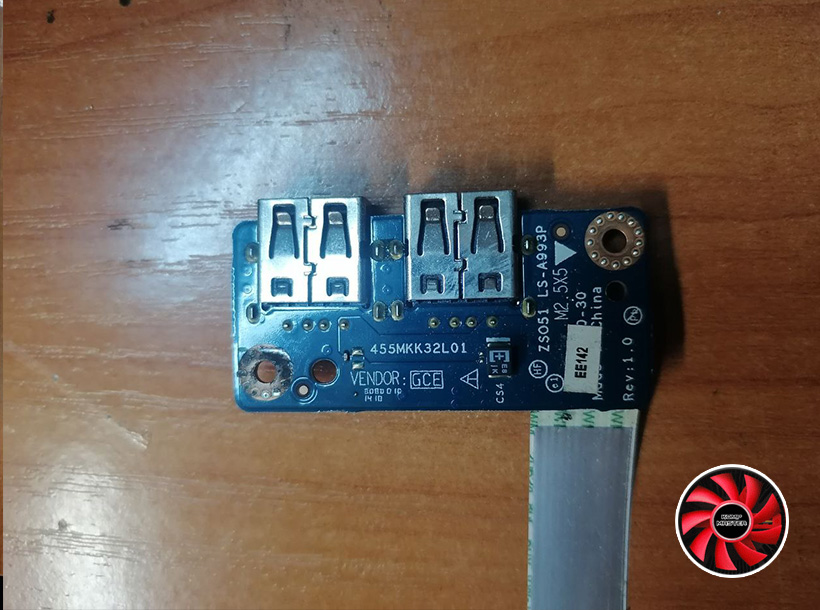

На данной модели используется пассивная система охлаждения без вентилятора. За счет процессора с низким энергопотреблением. Откручиваем винты крепления матплаты. Отключаем динамики и снимаем wi-fi модуль. Отключаем шлейф матрицы и доплаты с USB-портами.
Снимаем жесткий диск. Отключаем шлейф питания. Теперь можно вынуть матплату из корпуса.
Собираем ноутбук в обратной последовательности и тестируем на работоспособность. Удачных Вам ремонтов!
